1.EL1648A簡介
EL_1648A 系列是一款低成本,高性能的 FSK 無線透明數據收發模塊??晒ぷ髟?433/470/490MHz ISM 頻段。具有尺寸小,功率大,靈敏度高,傳輸距離遠,通訊數率高,內部自動完成通訊協議轉換和數據收發控制等特點。無須再外接MUC,直接用串口就可以進行無線數據的收發。大大縮短了的用戶的開發周期。EL_1648A 系列模塊可廣泛應用于各類無線數據傳輸領域,是設計無線數據傳輸產品的理想選擇。
2.EL1648A主要特性
低成本,高性能,高可靠性
支持FSK、GFSK、OOK調制模式
支持頻率范圍425~525MHz(頻段默認為490MHz)
接收靈敏度高達-124dBm
最大發射功率+20 dBm
功耗低
14mA RX電流
在+10dBm輸出功率時 TX電流為18mA
超低電流掉電模式(30NA關機電流,50nA待機電流)
數據傳輸速率:100bps至500Kbps
快速喚醒和跳頻時間,適用于跳頻應用場合
電源為1.8V~3.6V
卓越的選擇性表現(58dB相鄰信道,在1MHz時75dB阻塞)
天線分集和T/R開關控制
高度可配置的數據包處理
TX和RX 64B的FIFOs
自動頻率控制(AFC)
自動增益控制(AGC)
電池低電壓檢測
溫度傳感器
支持無線喚醒WUT功能
符合IEEE802.15.4g
小體積16.5X17mm,16PIN SMD封裝,安裝方便
生產免調試
3.EL1648A的應用
主要用途:
無線抄表
無線傳感器
遠程無線數據傳輸
家居自動化和安防門禁系統
車輛防盜
遠程工業遙控,遙測
車庫控制
無線呼叫器
燈光控制
智能計量
遠程控制
家庭安全和報警
車庫門開啟器
遠程無鑰匙進入
自動化
工業控制
傳感器網絡
4.EL1648A主要性能參數
類別 | 描述 | 最小值 | 典型值 | 最大值 | 單位 |
工作電壓 |
| 1.8 | 3.3 | 3.6 | V |
工作頻率 |
| 425 | 490 | 525 | MHz |
最大發射功率 |
| 19.8 | 20.2 | 20.6 | dBm |
發射電流 | +20dBm 3.3V時 | 72 | 76 | 80 | mA |
數據速率 | FSK調制 | 0.1 |
| 500 | KHz |
接收帶寬 | BW | 1.1 |
| 850 | KHz |
RSSI分辨率 |
|
| 0.5 |
| dB |
接收靈敏度 (BT=0.5) | 速率500bps |
| -124 |
| dBm |
速率9.6Kbps |
| -114 |
| dBm |
速率40Kbps |
| -108 |
| dBm |
實測距離:3.2公里
測試條件:
天氣:陰天 ,微風
氣溫:15攝氏度
測試頻率:490MHz
測試速率:2.4Kbps
測試頻偏:4.8KHz
RSSI信號強度:65
測試結果:雙向收發數據穩定可靠

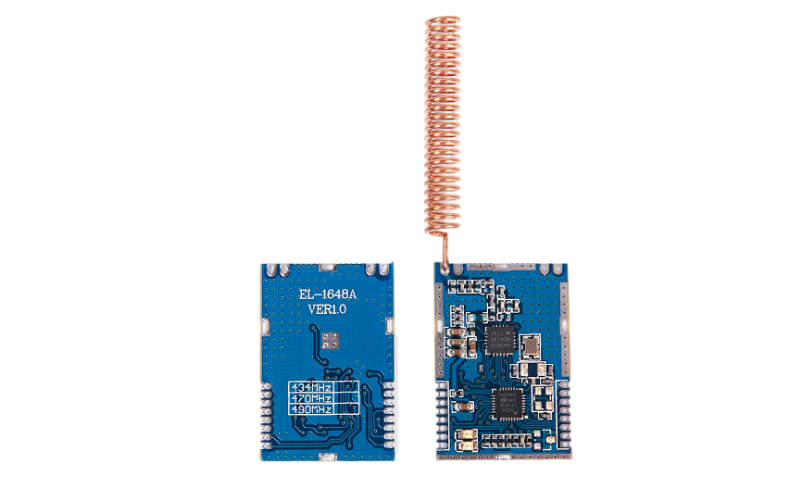

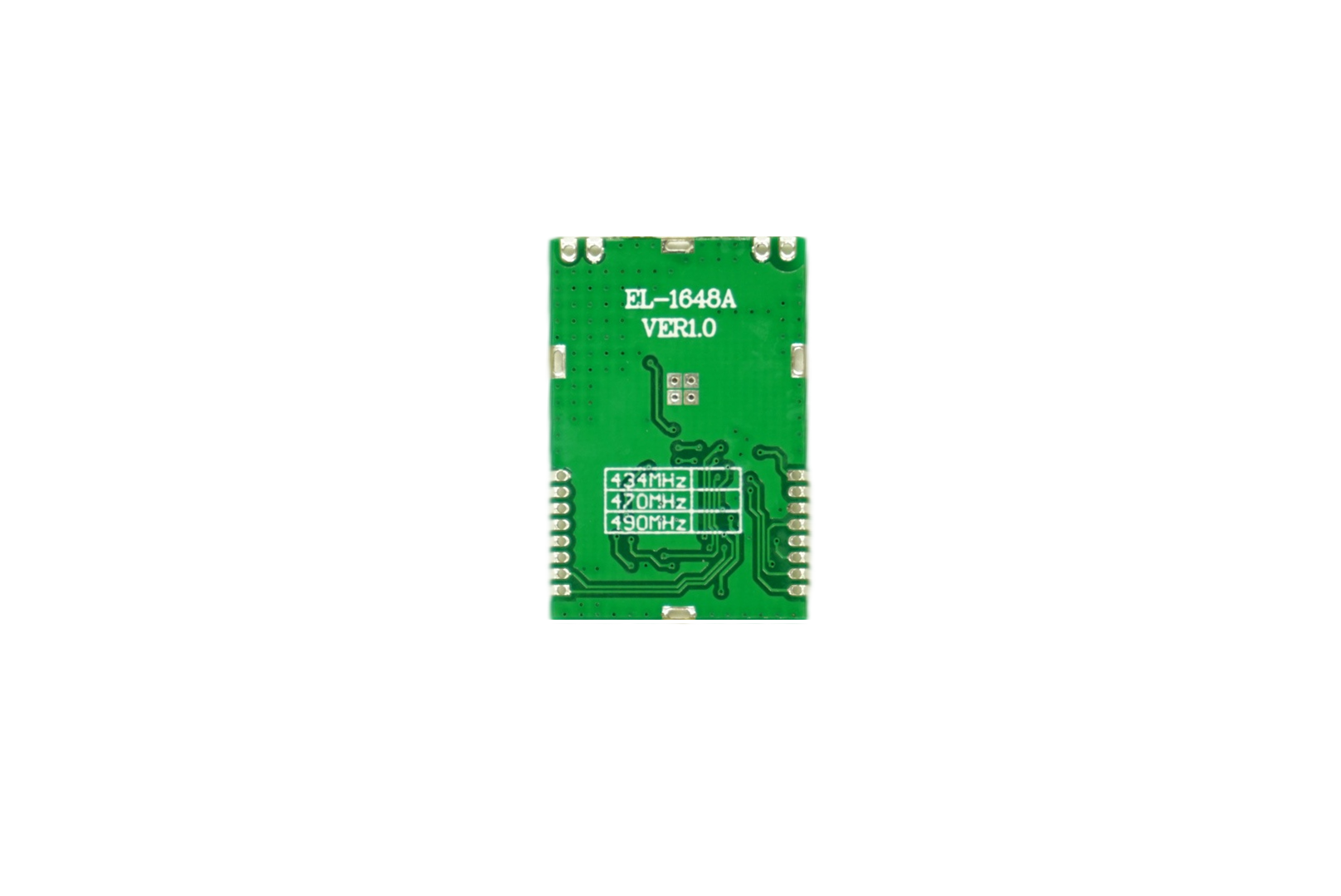

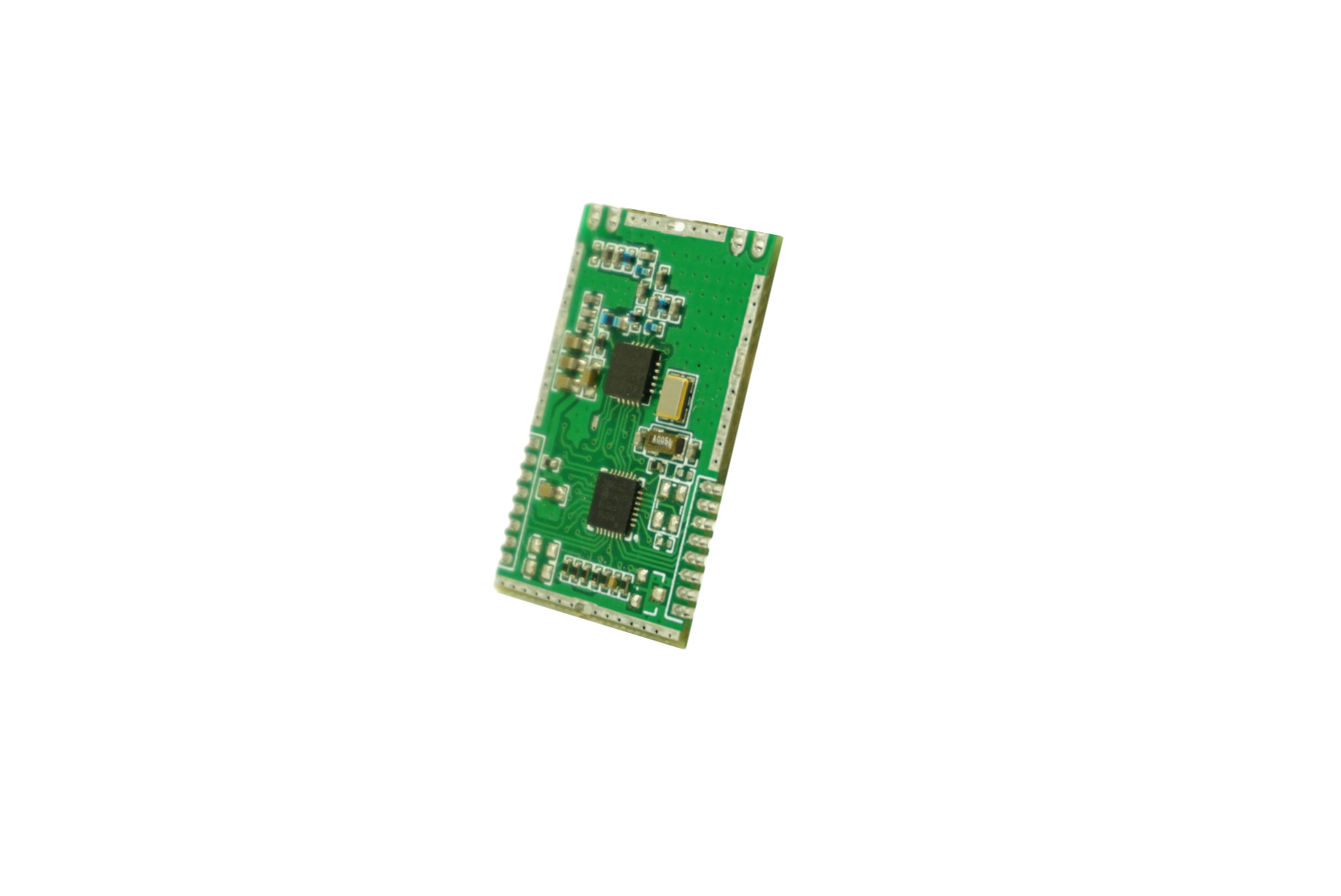

5.EL1648A無線模組的外形圖

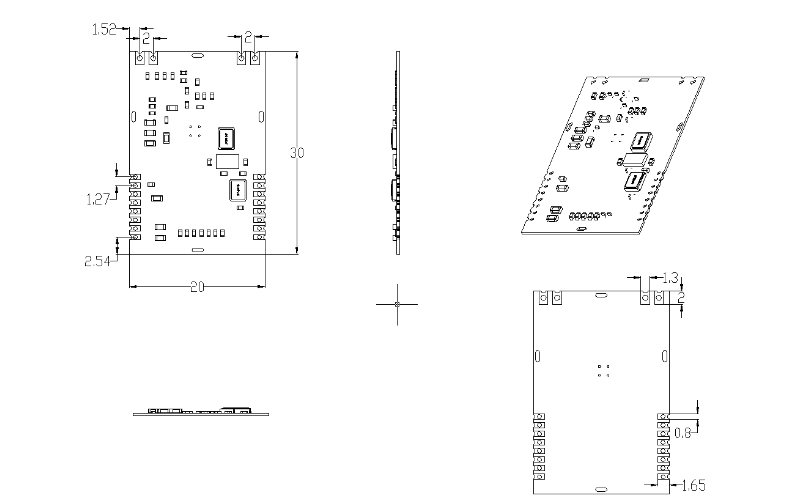

6.EL1648A無線模組的外形尺寸圖(單位:mm)
7.EL1648A無線模組的管腳定義(模塊正視)
腳位編號 | 引腳定義 | 描述 |
1 | RST | 模組復位引腳,低電平復位,模組內部上拉。(MCLR) |
2 | VCC | 接電源正極1.8V~3.6V |
3 | GND | 接電源地 |
4 | LED2 | LED輸出引腳(RB7/ICDDAT) |
5 | LED1 | LED輸出引腳(RB6/ICDCLK) |
6 | NC | 懸空 (RB1) |
7 | TXD | TTL電平串行數據輸出引腳 (RC6) |
8 | RXD | TTL電平串行數據輸入引腳,內部上拉 (RC7) |
9 | NC | 懸空 (RB2) |
10 | NC | 懸空 (RB3) |
11 | NC | 懸空 (RA0) |
12 | NC | 懸空 (RA1) |
13 | NC | 懸空 (RA2) |
14 | NC | 懸空 (RA3) |
15 | NC | 懸空 (NC) |
16 | GND | 接電源地 |
17 | NC | 懸空 |
18 | NC | 懸空 |
19 | GND | 接天線地 |
20 | ANT | 接50歐姆天線 |
8.可選配的天線
9.定購信息
產品型號=產品類型+工作頻段+封裝形式
EL_1648D-A_433D
產品類型 工作頻段 封裝形式
產品型號 | 工作頻段 | 封裝形式 |
EL_1648__434D | 434 MHZ | 半孔貼片封裝 |
EL_1648__434D | 470MHZ | 半孔貼片封裝 |
EL_1648__434D | 490MHZ | 半孔貼片封裝 |
