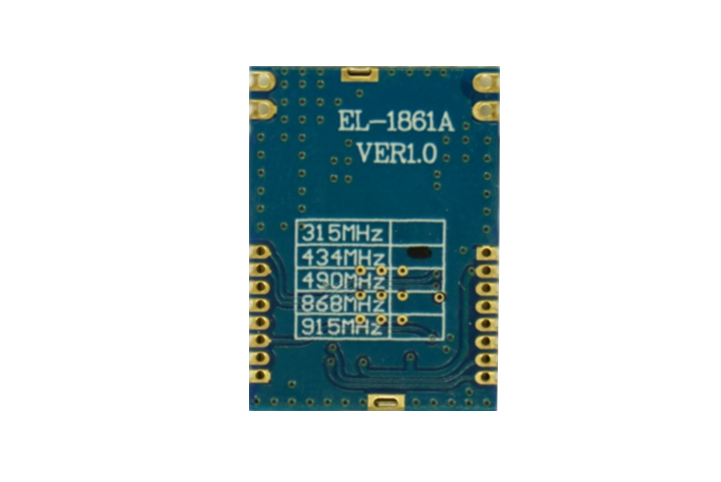

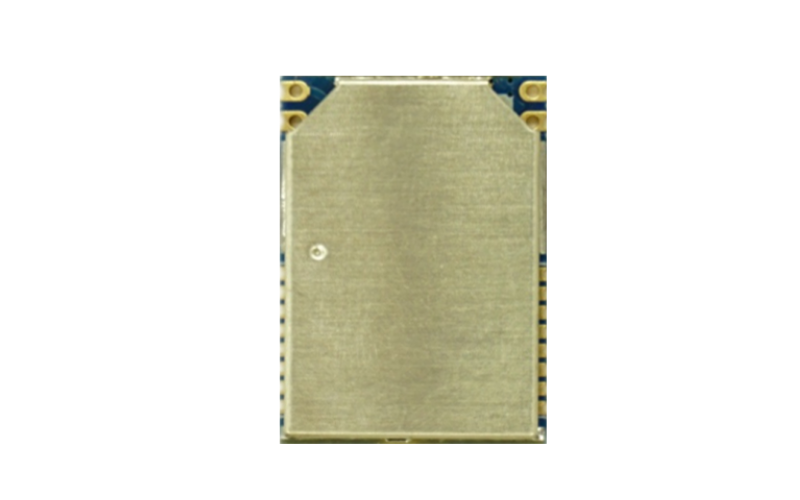

1.簡介
EL-1861A系列是一款低成本,高性能的FSK無線透明數據收發模塊。它采用的是SLIABS 的SI4463無線方案,用戶只要通過串口可以簡單方便的控制無線的收發,并通過串口可進行頻率、功率、無線通訊速率,可修改串口控制速率適用于任何工業控制使用。通訊距離在空曠地實測可達3.5KM.具有尺寸小,功率大,靈敏度高,傳輸距離遠,通訊速率高,內部自動完成通訊協議轉換和數據收發控制等特點。模塊提供UART 串行數據接口,只需提供串行數據即可輕松實現無線數據傳輸功能。用戶還可以根據自己的需求靈活配置摸塊的串行速率,工作頻率,發射功率,通訊數率,信道選擇等參數。EL-1861A系列模塊可廣泛應用于各類無線數據傳輸領域,是設計無線數據傳輸產品的理想選擇。
2.特點
EL-1861A具有尺寸小,功率大,靈敏度高,傳輸距離遠,通訊數率高,在無線速率2.4kbps下通訊距離空曠地可達3500米.內部自動完成通訊協議轉換和數據收發控制等特點。
模塊帶有無線發送自動防沖撞檢測,更有效提高工作效率,避免同頻干擾??蛇x低功耗模式,降低成本,更靈活的應用。串口超大容量的接收緩沖,可緩存1000個字節(當緩存滿時引腳有指示)。簡單靈活的運用,你只要向串口發送數據,數據自動模從無線傳輸出去,而無線接收到數據,從串口直接送出(并帶有串口數據送出指示引腳),可實時有效的接收串口數據。EL-1861A有80個無線信道可選,多種頻率,多種無線速率,自動防沖,自動重發機制。讓您不用進行繁瑣的無線通訊研發,就可以使用到最穩定,距離最遠的無線模組,簡單方便就可操控?zé)o線的收發,加快您的開發周期,讓您更快的搶先市場一步!
2.2EL_1861A的特點
低成本,高性能,高可靠
FSK調制, 半雙工通訊,抗干擾能力強
119MHz~1050MHz頻段,使用無須申請頻點
最大輸出功率 100mW(20dBm),輸出功率可在 1-20dBm 范圍內調整
接收靈敏度-126dBm
發射工作電流 80mA@20dBm
接收工作電流18mA
低功耗睡眠模式電流1uA
80個無線工作信道,6種無線速率可選
標準 TTL 電平 UART 串行接口, 可擴展為 RS232 接口或其它接口
UART串行接口速率用戶可選,靈活匹配外部設備
工作頻率可設置,允許多個模塊頻分復用,互不干擾
射頻收發有沖突退避機制,提高數據傳輸可靠性
調制頻偏和接收帶寬可選,用戶可通過軟件配置
通訊協議轉換及射頻收發切換自動完成,用戶無須干預,簡單易用
串口通訊速率 1.2kbps -256kbps,用戶可通過軟件配置
無線通訊速率 可選2.4 kbps,5 kbps,10 kbps,20 kbps,50 kbps,100 kbps
提供 ENABLE 控制信號,由用戶控制占空比,滿足不同需求
傳輸距離遠,開闊地?zé)o干擾情況下可達3.5Km 以上

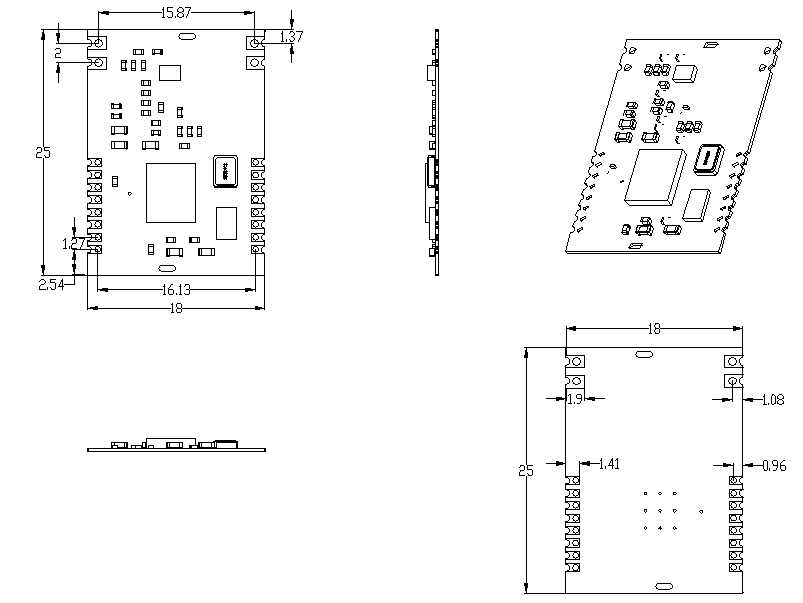

小體積16X18MM,16 PINSMD 封裝,安裝方便
無線防沖撞機制,更穩定有效的傳輸數據
可選低功耗模式,適用于各種應用環境
串口輸出指示,更有效的監控?cái)?shù)據
接收緩沖區防溢功能,杜絕數據的丟失
50個的無線通道選擇,可做信道掃描,跳頻等功能。
生產免調試
3.應用領域
遙控遙測 無線抄表
門禁系統 身份識別
數據采集 信息家電
智能家居 嬰兒監護
4.引腳說明:
引腳 | 名稱 | 備注 |
1 | GND | 電源負極 |
2 | VCC | 電源正極,1.8-3.6V DC 電源, 推薦使用 3.3V DC 電源 |
3 | RXD | UART數據輸入,TTL電平 |
4 | TXD | UART數據輸出,TTL電平 |
5 | CONFIG | 參數修改引腳,低電平時進入?yún)?shù)修改狀態,高電平進入透?jìng)髂J?/span> |
6 | ENABLE | 模塊休眠引腳,低電平使能模塊進入工作狀態,高電平模塊休眠 |
7 | NC | 建議懸空 |
8 | RST | 模塊復位引腳,低電平時模塊復位 |
9 | GND | 電源負極 |
10 | NC | 建議懸空 |
11 | STATE_LED | 模組狀態指示,休眠時高電平,喚醒后為低電平 |
12 | RADIO_LED | 無線工作指示,平時為高電平,當無線接收到完整數據包或無線發送成功時會輸出約100MS的低電平,休眠時電平為高 |
13 | UART_WAKEN | 模塊UART輸出指示,低電平時表示串口約10US后有數據輸出 |
14 | UART_BUSY | 模塊UART緩沖區忙標志,低電平為忙狀態指示 |
15 | GPIO1 | CCA輸出指示,信道空閑為低電平,信道忙碌時高電平 |
16 | GPIO0 | 建議懸空 |
17 | GND | 電源負極 |
18 | NC | 建議懸空 |
19 | ANT | 天線引腳,接50歐姆天線 |
20 | GND | 天線地 |
EL_1861A的特點
? 低成本,高性能,高可靠
? FSK 調制, 半雙工通訊,抗干擾能力強
? 119MHz~1050MHz頻段,使用無須申請頻點
? 最大輸出功率 100mW(20dBm),輸出功率可在 1-20dBm 范圍內調整
? 接收靈敏度-126dBm
? 發射工作電流 80mA@20dBm
? 接收工作電流 18mA
? 低功耗睡眠模式電流 1uA
? 80個無線工作信道,6種無線速率可選
? 標準 TTL 電平 UART 串行接口, 可擴展為 RS232 接口或其它接口
? UART串行接口速率用戶可選,靈活匹配外部設備
? 工作頻率可設置,允許多個模塊頻分復用,互不干擾
? 射頻收發有沖突退避機制,提高數據傳輸可靠性
? 調制頻偏和接收帶寬可選,用戶可通過軟件配置
? 通訊協議轉換及射頻收發切換自動完成,用戶無須干預,簡單易用
? 串口通訊速率 1.2kbps -256kbps,用戶可通過軟件配置
? 無線通訊速率 可選2.4 kbps,5 kbps,10 kbps,20 kbps,50 kbps,100 kbps
? 提供 ENABLE 控制信號,由用戶控制占空比,滿足不同需求
? 傳輸距離遠,開闊地?zé)o干擾情況下可達3.5Km 以上
? 小體積 16X18MM,16 PIN SMD 封裝,安裝方便
? 無線防沖撞機制,更穩定有效的傳輸數據
? 可選低功耗模式,適用于各種應用環境
? 串口輸出指示,更有效的監控?cái)?shù)據
? 接收緩沖區防溢功能,杜絕數據的丟失
? 50個的無線通道選擇,可做信道掃描,跳頻等功能。
? 生產免調試
