無線壓力集中采集系統
福州易聯電子有限公司已有多年的物聯網無線通訊技術應用經驗。專注于無線通訊技術,自動化控制應用和整體解決方案的研發,生產,銷售,服務。專業提供從事物聯網-無線產品的開發及應用。
公司主要經營無線數傳模塊系列,自組網無線數傳模塊系列,自動化控制產品系列。
公司擁有一支高素質的研發團隊,研發人員具有多年物聯網、無線遠程抄表、工業無線數據傳輸?shù)刃袠I(yè)實際項目研發與實施經驗,可為客戶提供良好的技術支持服務,同時可提供OEM、ODM產品定制服務。公司配備完整的研發、生產所需調試測試儀器設備,從產品研發、物料選型、生產工藝、品質控制等多個環節嚴格把關,致力于為客戶提供性能優越、穩定可靠的產品。
目錄
目錄.......................................................................................................................... 3
1.系統簡介.............................................................................................................. 3
2.壓力集中采集系統的主要特性.............................................................................. 3
3.壓力集中采集系統主要性能參數........................................................................... 3
4.壓力集中采集系統軟件說明.................................................................................. 5
5.系統框架.............................................................................................................. 5
6.可選配的天線....................................................................................................... 5
7.定購信息.............................................................................................................. 5
關鍵詞:無線采集器,集中器,串口服務器,電腦終端軟件
1.系統簡介
集無線數據采集與無線傳輸、透明傳輸、數據分析功能為一體的無線遠程測控終端產品。產品以無線壓力計數據采集器,集中器,串口服務器和電腦終端軟件為平臺,不受地理限制、穩定、可靠、成本低等優點。可把PLC、工控機等工業設備的數據信息無線傳輸至遠端服務器,即透明傳輸功能。采用最新的無線技術,距離遠,傳輸穩定,把采集到的數據通過串口服務器集中到電腦終端,通過電腦終端產品實時監控壓力計的數據,并對數據進行分析。
2.壓力計集中采集系統的主要特性
● 實時采集和顯示壓力值
● 無線數據雙向傳輸
● 串行接口
● Modbus通信協議
● 支持?jǐn)?shù)據中心虛擬串口,兼容大量設備
● 完善的自動重聯機制,強大的數據備份
● 支持點對點、點對多點數據傳輸
● 支持1200-115200寬范圍波特率,支持?jǐn)?shù)據位,奇偶校驗位,停止位設置
3.壓力集中采集系統主要性能參數
工作參數
●工作溫度 -30°C~70°C
●濕度范圍 0-95%
電源
●電壓范圍 7.5V
●功耗 通信平均電流100mA
接口
●天線接口 50Ω/微型天線接口
●接收靈敏度 -109dbm
●功率 30Dbm
●用戶數據接口 串行通信接口
●波特率 1200~115,200 bps
●一臺數據集中器可配套300臺無線采集器的數據,約每20秒更新一次數據到電腦終端。
4.壓力集中采集系統軟件說明
l 具有用戶登錄界面,可實現權限管理
l 壓力傳感器節點ID管理功能
l 定時全部節點數據采集
l 采集間隔時間可設定
l 歷史數據瀏覽功能
l 壓力上下限報警(上下限參數可設定)
5.系統框架
6.可選配的天線
相關配件
SMA棒狀天線 標準配置
2米吸盤天線 (選配)
7.定購信息

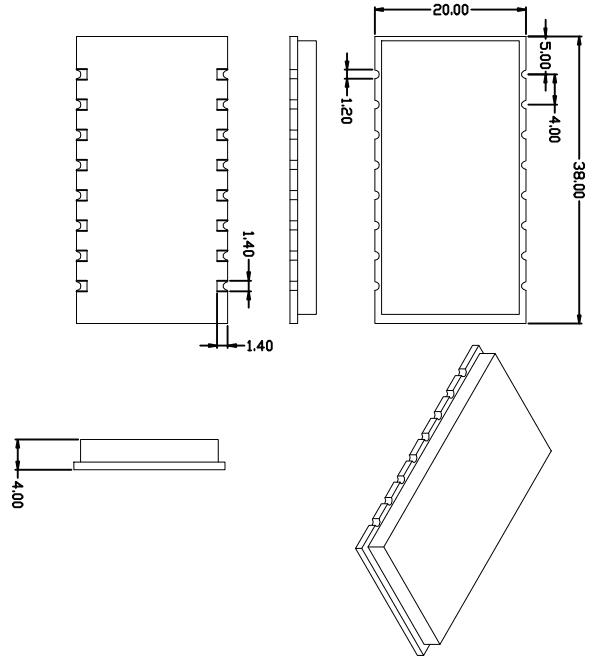

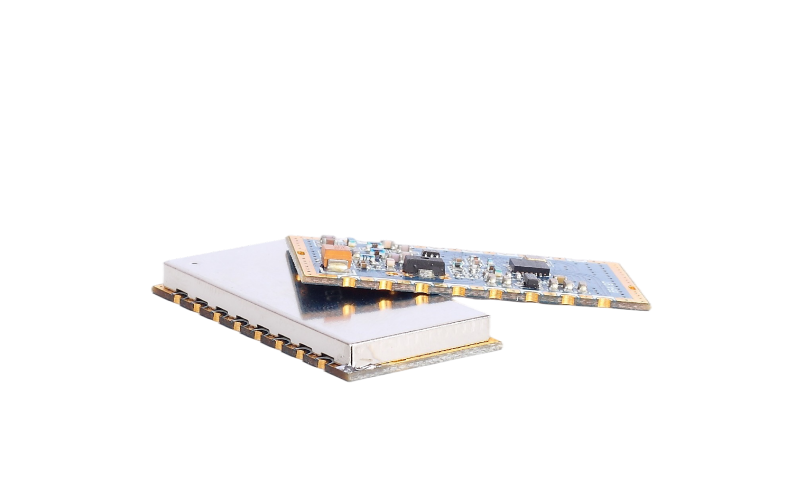

產品類型 工作頻段 封裝形式
產品型號 | 工作頻段 | 封裝形式 |
EL1861B_PA_1W -433D | 433MHZ | 貼片封裝 |
EL1861B_PA_1W _470D | 470MHZ | 貼片封裝 |
EL1861B_PA_1W _868D | 868MHZ | 貼片封裝 |
EL1861B_PA_1W _915D | 915MHZ | 貼片封裝 |
福州易聯電子有限公司
Fuzhou ELINK Electronics Co., Ltd.
網址:http://www.elink-elec.com
郵箱:sales@elink-elec.com
電話:86-591-87591000
地址:福建省福州市倉山區橘園洲工業區27棟
