EL1663C_PA_3W大功率模組
版本號:VER1.0
易聯電子已有多年的無線與GSM應用經驗。專注于無線通訊技術,自動化控制應用和整體解決方案的研發,生產,銷售,服務。專業提供從事物聯網-無線產品的開發及應用。
經營無線數傳模塊系列,自組網無線數傳模塊系列,自動化控制產品系列。
目錄
1.簡述... 4
2.特性:. 4
2.1 EL1663C_PA_3W模組性能說明... 4
2.2 SI4463性能特性... 5
3.主要用途: 5
4.EL1663C_PA_3W模組的外形圖:. 6
4.1:實物圖... 6
4.2:外形尺寸圖:... 6
5.可選配的天線... 8
6.驅動程序及其他注意事項:... 10
7.定購信息與聯系方式... 12
1.簡述
EL1663C_PA_3W是一款輸出功率為3W的大功率模塊,采用的是SI4463內核,通過SPI接口就可以修改內部參數。
Silicon Labs公司的Si446x系列是高性能低電流的119MHz~1050MHz收發器,是EZRadioPRO系列中一員,包括完整的發送器和接收器。靈敏度為-126dBm,Si4464的工作頻率119MHz~960MHz,最大輸出功率+20dBm,PA支持+27dBm或+30dBm,采用(G)FSK,4(G)FSK,(G)MSK,OOK和ASK調制,數據速率100bps~1Mbps,工作電壓1.8~3.6V,關斷電流30nA,待機電流50nA。主要用在智能電表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。
Silicon Labs的Si446x是一款高性能,低電流的收發器,覆蓋了從119MHz~1050MHz的sub-GHz頻段。該收發器是EZRadioPRO系列產品的一部分,其中包括完整的發射器,接收器和收發器系列,覆蓋廣泛的應用范圍。所有部件具有出色的靈敏度(為-126dBm),同時實現了較低的工作和待機電耗。
2.特性:
2.1 EL1663C_PA_3W模組性能說明
外形尺寸:38x20x4毫米
工作頻率 915M
發射功率:35dBm
發送模式: OOK/FSK/GFSK/4FSK/4GFSK
工作電壓:4.5~5V
電壓V | 輸出功率(dBm) | 輸出功率(mW) | 電流(mA) |
|
4.5 | 34.7 | 2951 | 1600 |
|
5 | 35 | 3162 | 1700 |
|
2.2 SI4463性能特性
? 頻率范圍為119 MHz ~1050 MHz
? 接收靈敏度-126dBm
? 調制
? (G)FSK,4(G)FSK,(G)MSK
? OOK和ASK
? PA支持+27或+30dBm
? 功耗低
? 超低電流掉電模式
? 30NA關機,50nA的待機
? 數據傳輸速率=100bps至1Mbps
3.主要用途:
? 家居自動化和安防門禁系統
? 無線抄表
? 車輛防盜
? 無線傳感器
? 遠程無線數據傳輸
? 遠程工業遙控,遙測
? 車庫控制
? 無線呼叫器
? 燈光控制
? 智能計量
? 遠程控制
? 家庭安全和報警
? 車庫門開啟器
? 遠程無鑰匙進入
? 自動化
? 工業控制
? 傳感器網絡
4.EL1663C_PA_3W模組的外形圖:

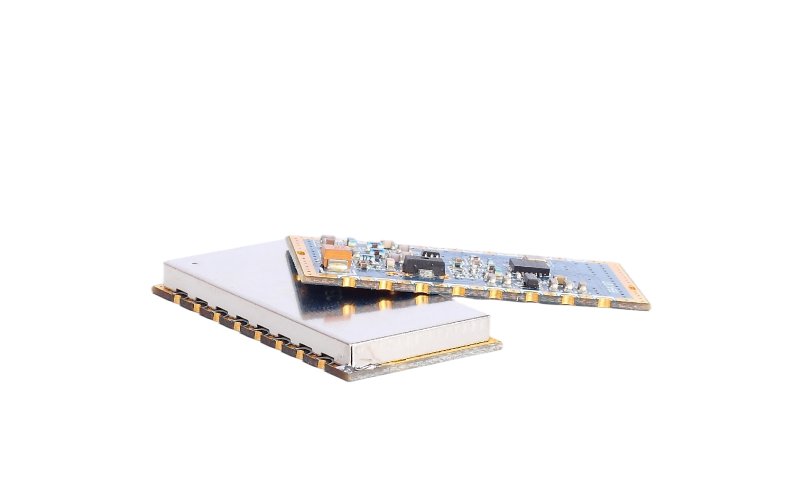

4.1:實物圖
4.2:外形尺寸圖:
4.3: EL1663C_PA_3W的管腳定義(模塊正視)
腳位編號 | 引腳定義 | 描述 |
1 | VCC | 接電源正極4.5~5V DC |
2 | GND | 接電源地 |
3 | +3.3V | 內部LDO輸出 |
4 | GPIO0 | 接IC的GPIO0(可用來測試靈敏度) |
5 | GPIO1 | 接IC的GPIO1(可用來測試靈敏度) |
6 | SCK | 串行時鐘輸入。0~VDDV數字輸入。該引腳提供了4線串行數據時鐘功能 |
7 | SDO | 0~VDDV數字輸出,提供了對內部控制寄存器的串行回讀功能 串行數據輸入 |
8 | SDI | 0~VDDV數字輸入。該引腳為4線串行數據串行數據流總線。 |
9 | GND | 接電源地 |
10 | nSEL | 串行接口選擇輸入引腳。0~VDDV數字輸入。這個引腳為4線串行數據總線提供選擇/使能功能,這個信號也用于表示突發讀/寫模式。 |
11 | nIRQ | 中斷輸出引腳,中斷產生時輸出低電平 |
12 | SDN | 關閉輸入引腳。0~VDDV數字輸入。在除關機模式的所有模式SDN=0。當SDN=1時芯片將被徹底關閉并且寄存器的內容將丟失。 |
13 | NC | 懸空 |
14 | NC | 懸空 |
15 | GND | 接電源地 |
16 | ANT | 接50歐的同軸天線 |
5.可選配的天線
6.驅動程序及其他注意事項:
驅動程序與EL1663B_PA_1W基本兼容,除SI4463芯片輸出功率不能設置為100mw(相應寄存器值0x7F),應設置為輸出10mw(相應寄存器值0x14),其他部分相同。具體可參考原來1W例程。
原來1W功率部份程序定義由
#define RF_PA_MODE_5 0x11, 0x22, 0x05, 0x00, 0x88, 0x7F, 0x00, 0x5D, 0xF4
改成
#define RF_PA_MODE_5 0x11, 0x22, 0x05, 0x00, 0x88, 0x14, 0x00, 0x5D, 0xF4
如下圖所示PA power level 的值由原來的0X7F 改為 0X14。
本模組輸出功率達到3W,體積小巧,考慮到散熱,建議采用間歇發送模式(一般應用也都是這種模式),如發送一次或幾次數據轉為接收模式。實測200mS內發送50mS ,長時間工作,模組溫升正常。如客戶需較長時間連續發送無間歇,應考慮外部散熱措施,建議客戶主板在模組底部開窗散熱位置相應開方形槽,增加散熱片,提高散熱性能。
7.定購信息與聯系方式
產品型號=產品類型+工作頻段+封裝形式
EL1663C_PA_1W
產品類型 工作頻段 封裝形式
產品型號 | 工作頻段 | 封裝形式 |
EL1663C_PA_3W -433D | 433 MHZ |
|
EL1663C_PA_3W _470D | 470MHZ |
|
EL1663C_PA_3W _868D | 868MHZ |
|
EL1663C_PA_3W _915D | 915 MHZ |
|
福州易聯電子有限公司
Fuzhou ELINK Electronics Co., Ltd.
網址:http://www.elink-elec.com
郵箱:sales@elink-elec.com
電話:86-591-87591000
地址:福建省福州市倉山區橘園洲工業區27棟
