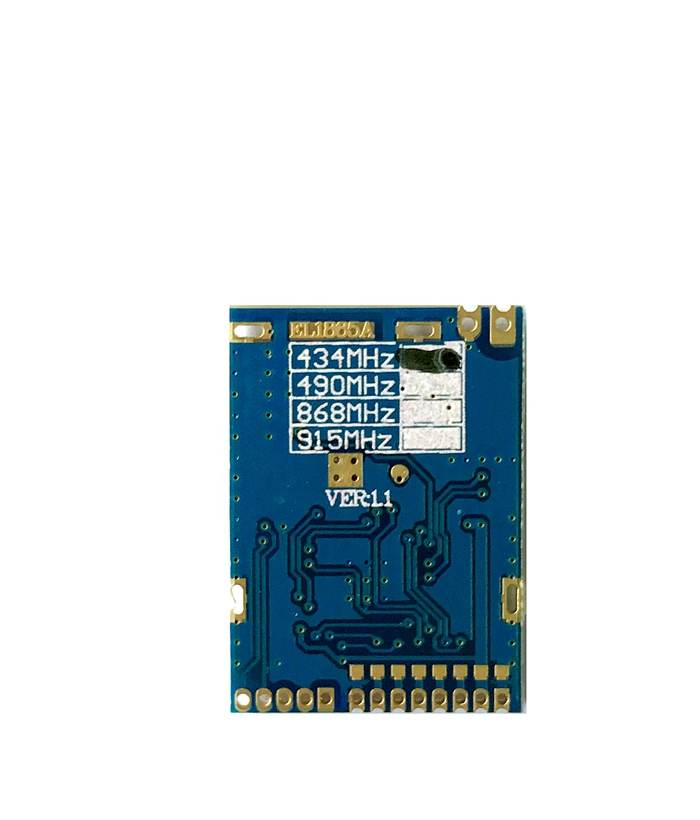

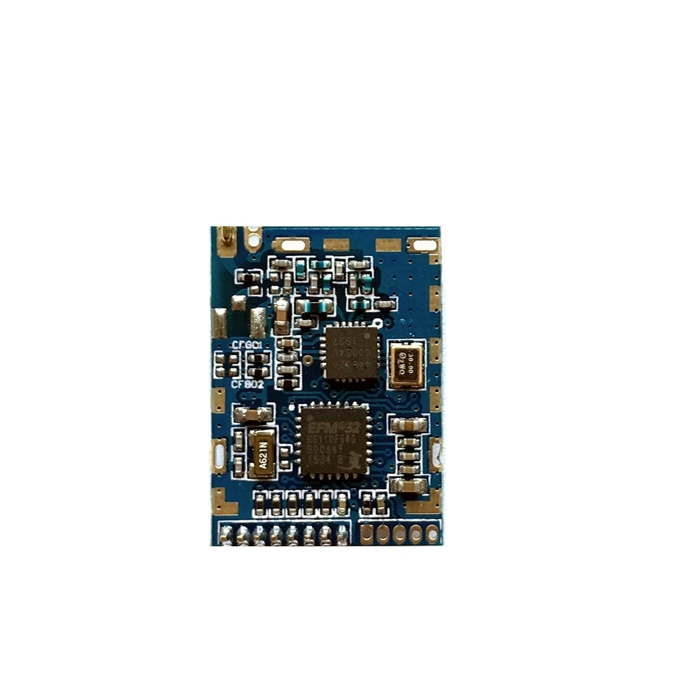

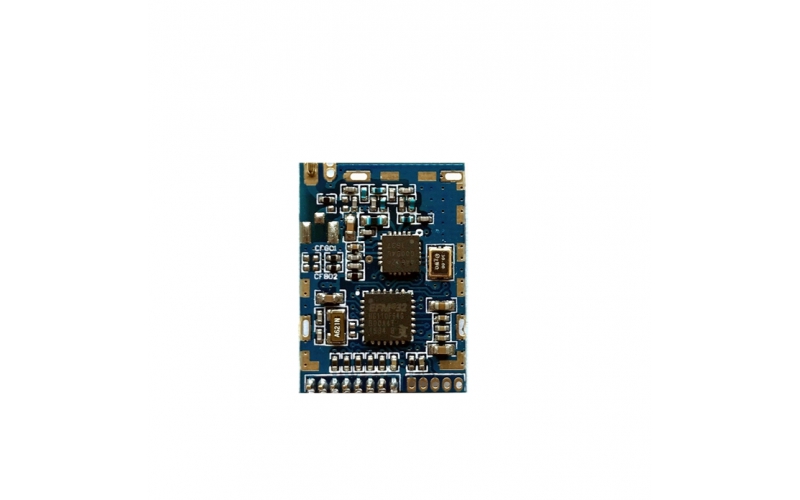

EL1865A簡介
EL1865A是一款采用SI4460內核和32位微控制器EFM32HG110F64設計的輸出功率為+13dBm的高性能無線收發通訊模組。工作頻段為429~439MHz,默認頻段為434MHz。(可選868/915Mhz)
EL1865A是高性能低電流的429~439MHz收發模組,采用SI4460內核設計,包括完整的發送器和接收器。接收靈敏度為-126dBm,最大輸出功率+13dBm,支持(G)FSK,OOK調制方式,數據速率從100bps~1000Kbps,工作電壓1.8V~3.6V,關斷電流30nA,待機電流50nA。主要應用在遠傳抄表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。

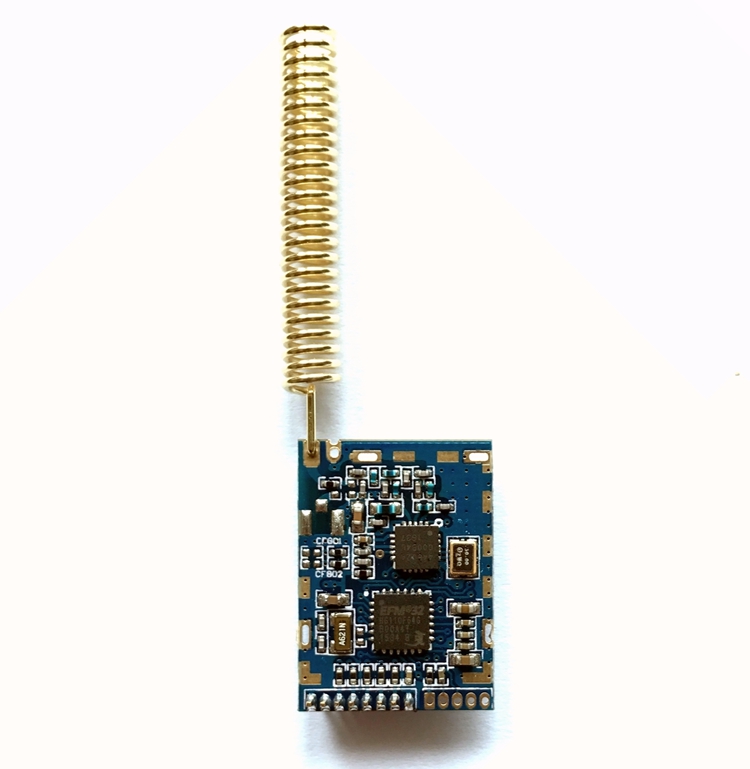

EL1865A出廠默認標配彈簧天線。
EL1865A主要特性
? 低成本,高性能,高可靠性
? 內置高性能低功耗32位微控制器
? 支持FSK、GFSK、OOK調制模式
? 支持頻率范圍429~439MHz(頻段默認為434MHz)
? 接收靈敏度高達-126dBm
? 最大發射功率+13dBm
? 功耗低
? 13mA RX電流
? 在+10dBm輸出功率時 TX電流為18mA
? 超低電流掉電模式(30NA關機電流,50nA待機電流)
? 數據傳輸速率:100bps至1000Kbps
? 快速喚醒和跳頻時間,適用于跳頻應用場合
? 電源為1.8V~3.6V
? 卓越的選擇性表現(60dB相鄰信道,在1MHz時75dB阻塞)
? 天線分集和T/R開關控制
? 高度可配置的數據包處理
? TX和RX 64B的FIFOs
? 自動頻率控制(AFC)
? 自動增益控制(AGC)
? 電池低電壓檢測
? 溫度傳感器
? 支持無線喚醒WUT功能
? 符合IEEE802.15.4g

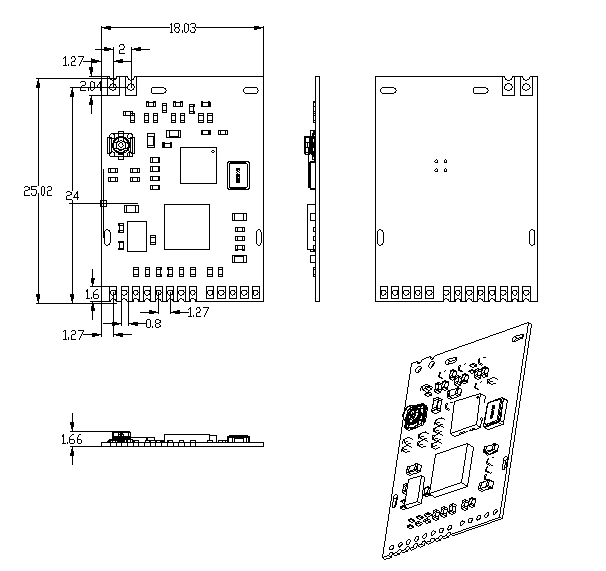

? 小體積25X18mm,8PIN DIP/SMD封裝,安裝方便
? 生產免調試
EL1865A主要性能參數
類別 | 描述 | 最小值 | 典型值 | 最大值 | 單位 |
工作電壓 |
| 1.8 | 3.3 | 3.6 | V |
工作頻率 |
| 863 | 868 | 873 | MHz |
工作溫度范圍 |
| -30 |
| +85 | ℃ |
最大發射功率 |
| 12.2 | 12.5 | 13.5 | dBm |
發射電流(不含MCU) | +13dBm 3.3V時 | 35 | 38 | 42 | mA |
數據速率 | FSK調制 | 0.1 |
| 1000 | KHz |
接收帶寬 | BW | 1.1 |
| 850 | KHz |
RSSI分辨率 |
|
| 0.5 |
| dB |
接收靈敏度 (BT=0.5) | 速率500bps |
| -125 |
| dBm |
速率9.6Kbps |
| -115 |
| dBm |
速率40Kbps |
| -109 |
| dBm |
