簡介

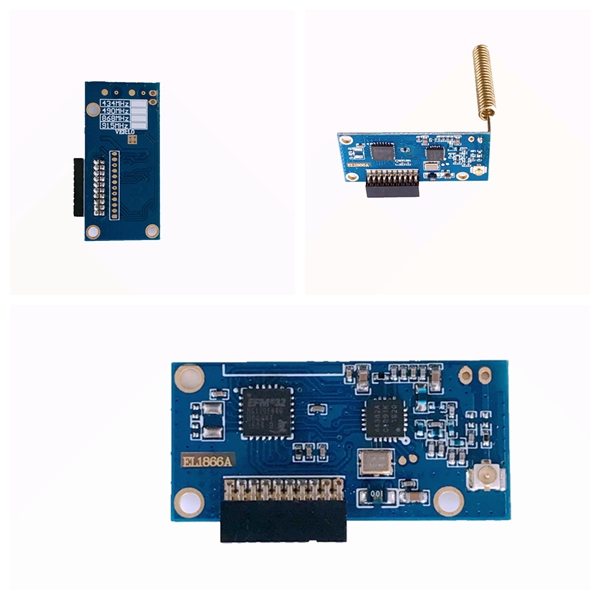

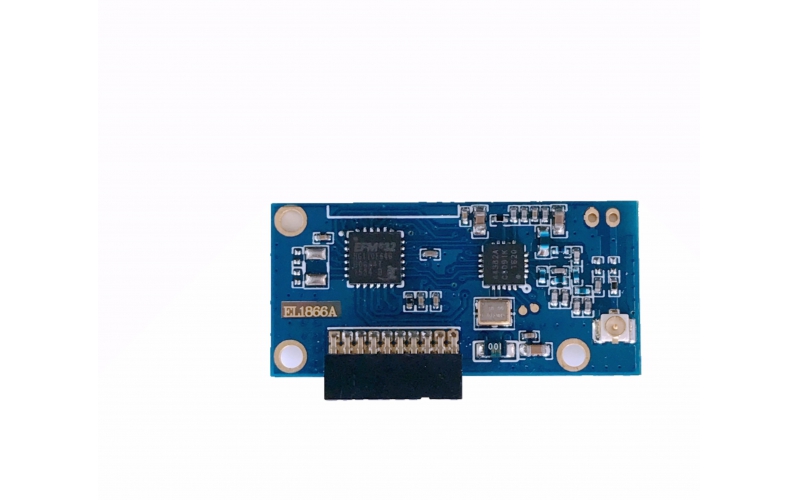

EL1866A系列是一款低成本,高性能的 FSK 無線透明數據收發模塊。它采用的是SLIABS 的SI4438無線方案,用戶只要通過串口可以簡單方便的控制無線的收發,并通過串口可進行頻率、功率、無線通訊速率,可修改串口控制速率適用于任何工業控制使用。通訊距離在空曠地實測可達2.5KM.具有尺寸小,功率大,靈敏度高,傳輸距離遠,通訊速率高,內部自動完成通訊協議轉換和數據收發控制等特點。模塊提供 UART 串行數據接口,只需提供串行數據即可輕松實現無線數據傳輸功能。用戶還可以根據自己的需求靈活配置摸塊的串行速率,工作頻率,發射功率,通訊數率,信道選擇等參數。EL1866A系列模塊可廣泛應用于各類無線數據傳輸領域,是設計無線數據傳輸產品的理想選擇。
EL1866A透?jìng)髂=M的特點
EL1866A具有尺寸小,功率大,靈敏度高,傳輸距離遠,通訊數率高,在無線速率2.4kbps下通訊距離空曠地可達2500米.內部自動完成通訊協議轉換和數據收發控制等特點。
模塊帶有無線發送自動防沖撞檢測與自動避讓重發機制,更有效提高工作效率,避免同頻干擾。經過實驗,丟包率接近0,可選低功耗模式,降低成本,更靈活的應用。簡單靈活的運用,你只要向串口發送數據,數據自動模從無線傳輸出去,而無線接收到數據,從串口直接送出(并帶有串口數據送出指示引腳),可實時有效的接收串口數據。EL1866A讓您不用進行繁瑣的無線通訊研發,就可以使用到最優,最穩定,距離最遠的無線模組,簡單方便就可操控?zé)o線的收發,加快您的開發周期,讓您更快的搶先市場一步!
EL1866A的特點
? 無線發送自動防沖撞檢測與自動避讓重發機制
? 丟包率接近0,無線傳輸可靠
? 可一對一傳輸,也可一帶多(最大可帶253臺)
? 多種無線工作模式可選,可設主、從模式等
? 可選心跳包在線指示
? 唯一網絡ID,杜絕重復ID
? 低成本,高性能,高可靠
? FSK 調制, 半雙工通訊,抗干擾能力強
? 425MHz~525MHz頻段,使用無須申請頻點
? 最大輸出功率 100mW(20dBm),輸出功率可在 1-20dBm 范圍內調整
? 接收靈敏度-123dBm
? 發射工作電流 80mA@20dBm
? 接收工作電流 18mA
? 低功耗睡眠模式電流 1uA
? 標準 TTL 電平 UART 串行接口, 可擴展為 RS232 接口或其它接口
? UART串行接口速率用戶可選,靈活匹配外部設備
? 工作頻率可設置,允許多個模塊頻分復用,互不干擾
? 調制頻偏和接收帶寬可選,用戶可通過軟件配置
? 通訊協議轉換及射頻收發切換自動完成,用戶無須干預,簡單易用
? 串口通訊速率 1.2kbps -256kbps,用戶可通過軟件配置
? 無線通訊速率 可選2.4 kbps,5 kbps,10 kbps,20 kbps,50 kbps,100 kbps
? 提供 ENABLE 控制信號,由用戶控制占空比,滿足不同需求
? 傳輸距離遠,開闊地?zé)o干擾情況下2.4K無線速率下可達2.5Km 以上

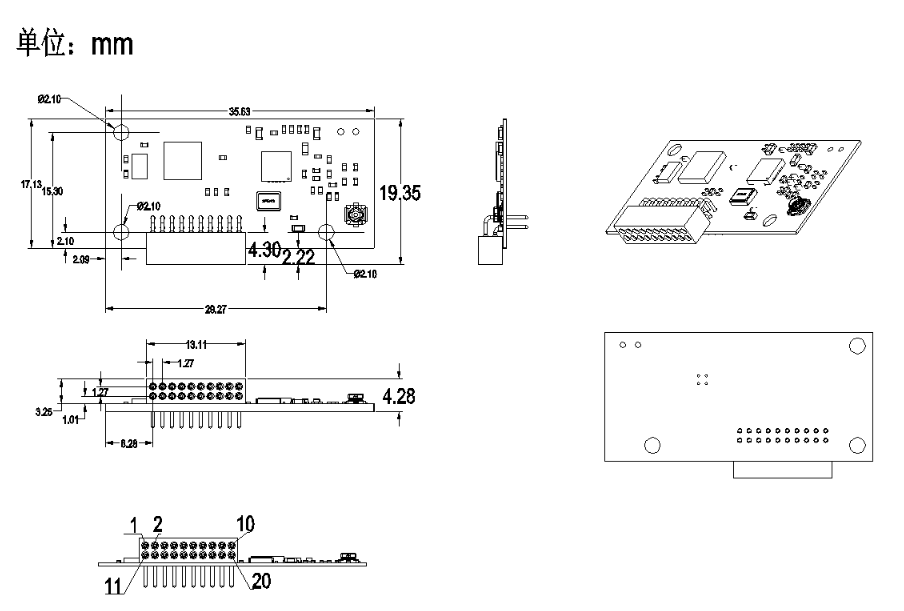

? 小體積 36X19MM,20 PIN 雙排插座封裝,安裝方便
? 無線防沖撞機制,更穩定有效的傳輸數據
? 可選低功耗模式,適用于各種應用環境
? 串口輸出指示,更有效的監控?cái)?shù)據
? 接收緩沖區防溢功能,杜絕數據的丟失
? 40個的無線通道選擇,可做信道掃描,跳頻等功能。
? 根據用戶需要可選配多款天線
? 生產免調試
