簡述

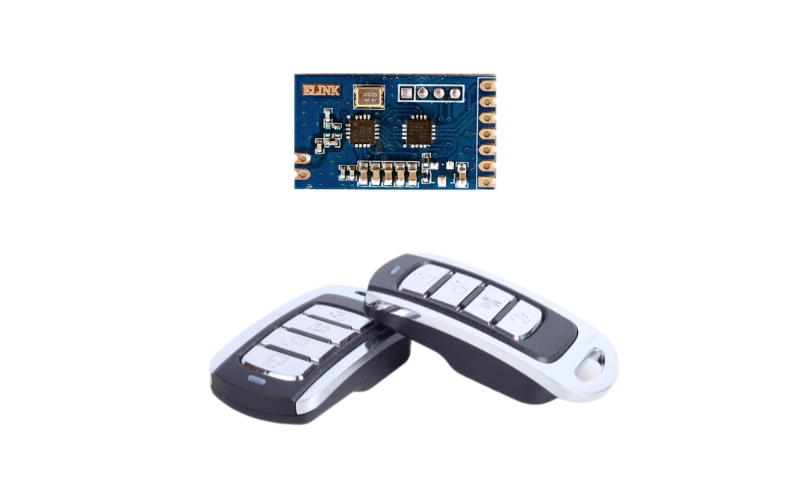

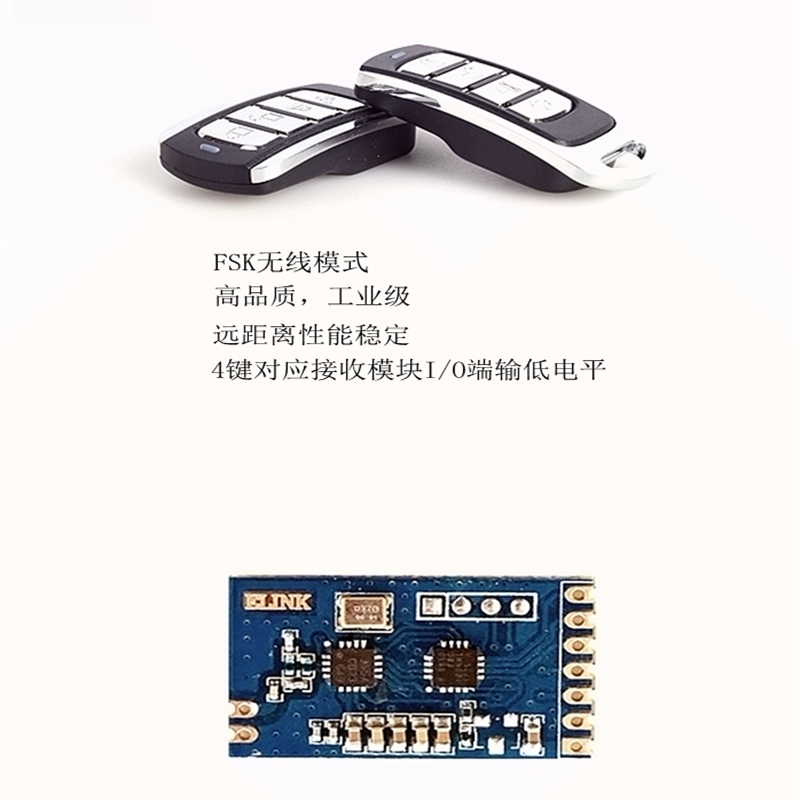

本模塊采用了 Silicon Labs 的 SI4355 作為無線遙控器接收模組,SI4010作為無線發射遙控器模組是一套完整的、體積小巧、低功耗、應用簡單 無線收發套件。此套件分為接收模組與無線模塊,用戶無須再進行開發,即可實現無線的的接收與發送。并可實現發射模組,接收模組收到相應數據觸發對應端口輸出。這是一款目前用途非常廣泛的300米四鍵遙控模塊,常用于報警器設防、車庫門遙控、工業控制、汽車遙控等,這類用途要求遙控器的遙控距離比較遠,可靠性,抗干擾強(50億組不同的地址),非常適合工業控制應用。這是一套高性能低成功的無線遙控收發套件。
外形特征:
2.1 無線遙控發射器基本特征:
外形尺寸:62x30x13毫米(可定制)
工作頻率:315MH 434MH 868MH 915MH
發射功率:9.8dBm
工作電流:14毫安
發送模式:FSK/OOK
工作電壓:3V CR2032電池
遙控距離:開闊地無障礙物遮擋情況下300米
2.2無線遙控接收模塊基本特征:

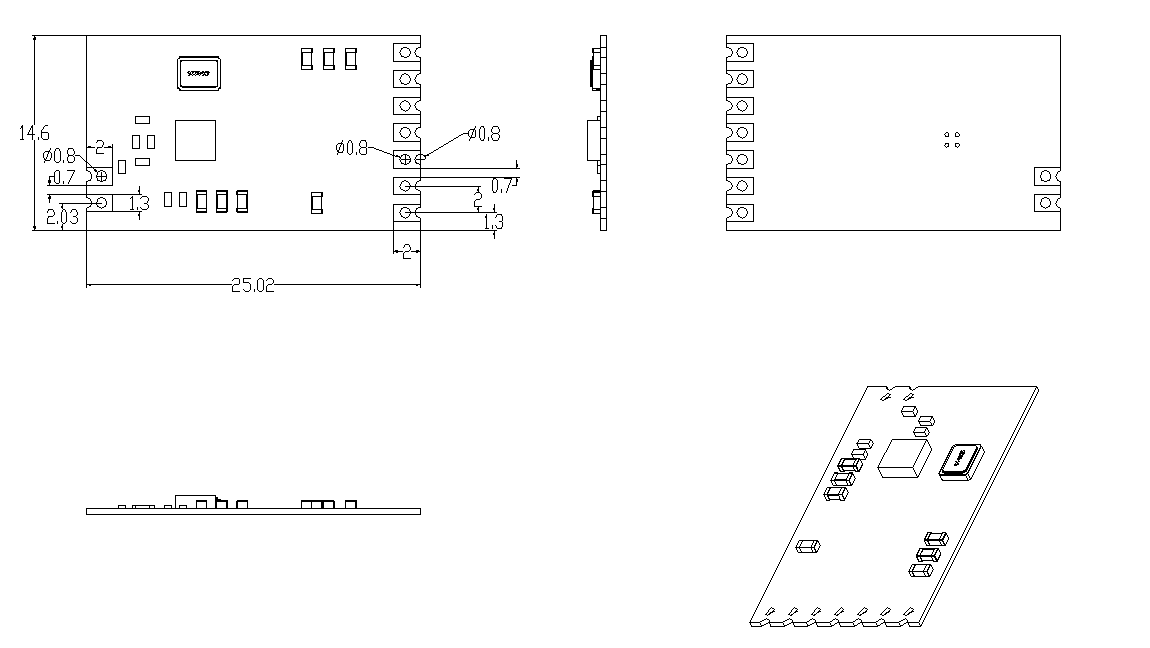

外形尺寸:25x15x2毫米(不含天線)
工作頻率:315MH 434MH 868MH 915MH
工作電流:14毫安
接收模方:FSK/OOK
接收靈敏度:-115dBm@2.4Kbps
工作電壓:3V/5V
接收距離:開闊地無障礙物遮擋情況下300米

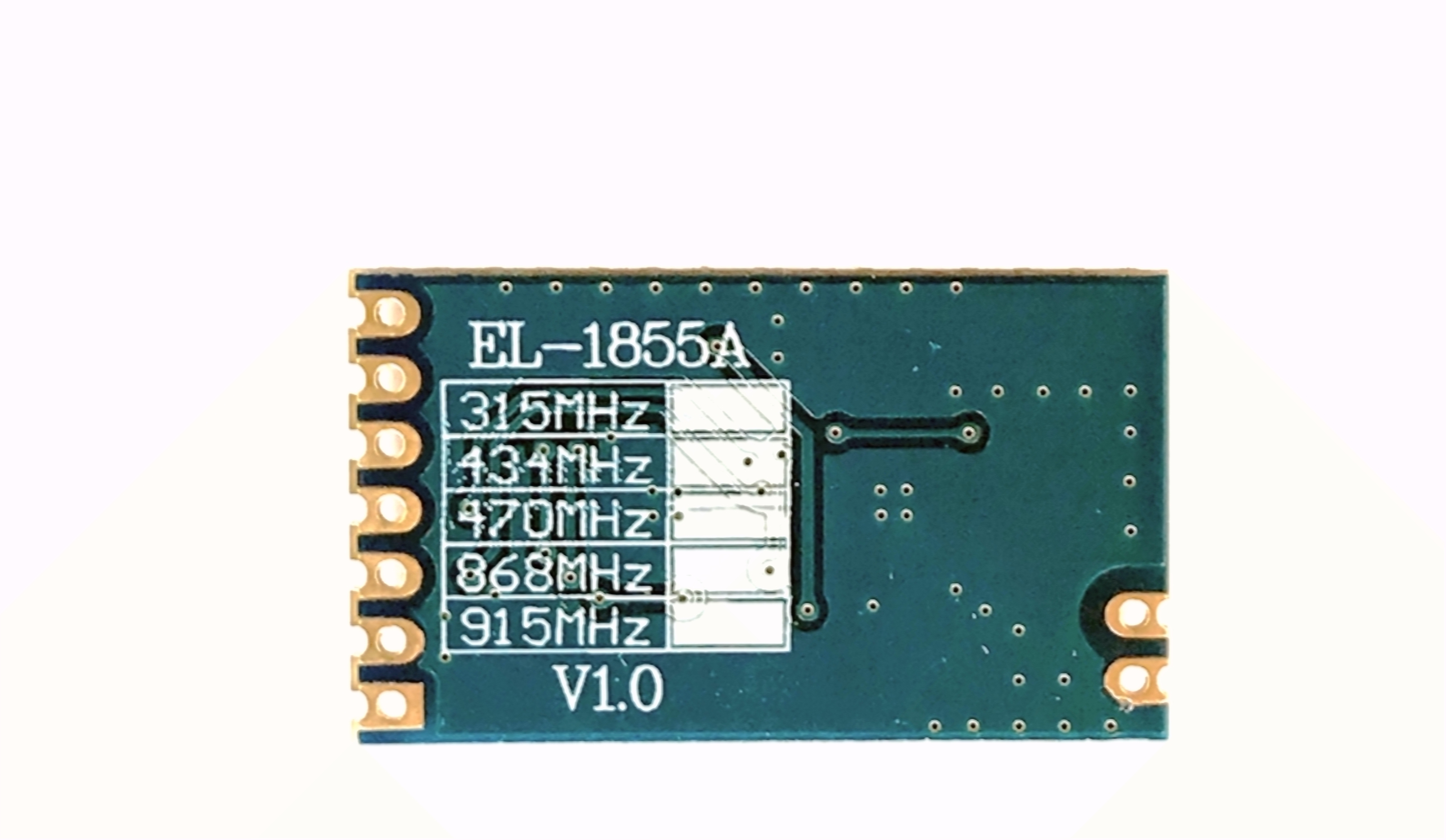

EL1855無線接收模組管腳說明 |
管腳 | 名稱 | 說明 | 備注 |
1 | VCC | 電源輸入 3~3.6V,建議3.3V |
|
2 | GND | 電源地 |
|
3 | OUT1 | 輸出1,對應遙控器第一個按鍵 |
|
4 | OUT2 | 輸出2,對應遙控器第二個按鍵 |
|
5 | OUT3 | 輸出3,對應遙控器第三個按鍵 |
|
6 | OUT4 | 輸出4,對應遙控器第四個按鍵 |
|
7 | SET | 學習引腳輸入,平時高,置低電平后進入學習對碼狀態 |
|
8 | ANT | 天線輸入 |
|
9 | GND | 地 |
|
接收模塊應用說明:
接收模塊有7個引出端,分別為GND、VCC、OUT1、OUT2、OUT3、OUT4、SET,其中VCC為3.3V供電端,GND為接地端,OUT1、OUT2、OUT3、OUT4為數據點動輸出端,平時為低,接收到有效信號時能輸出高電平,驅動電流約5mA,與發射器上的四個按鍵一一對應,平時無接收信號時為低電平,當遙控器相應按鍵按下為輸出高電平。
