SPI接口模塊

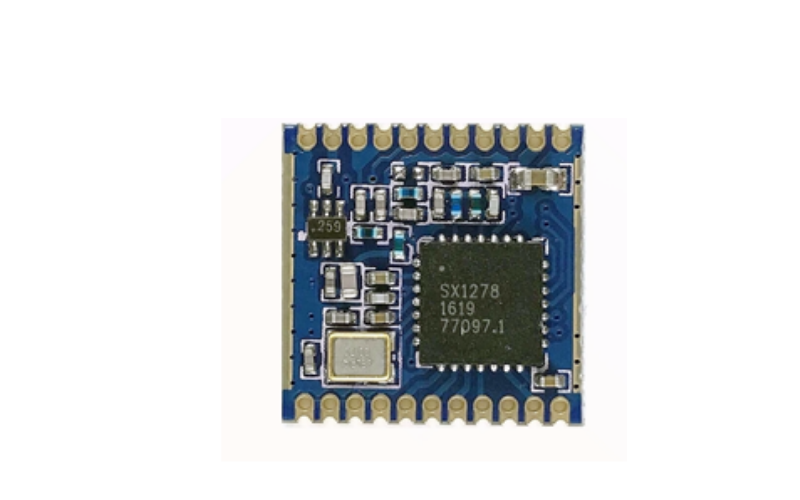

EL1669D_LORA無線通訊模組SX1278無線模塊

EL1669D是一款采用源自軍用戰術通信系統的LoRa調制技術設計的模塊,完美解決了小數據量在復雜環境中的超遠距通信問題,默認頻段為433MHz。 EL1669D是高性能低電流的收發模組,采用SX1278內核設計,包括完整的發送器和接收器。接收靈敏度為-148dBm,最大輸出功率+20dBm,支持(G)FSK,OOK調制方式,相較傳統調制技術, EL1669D模塊在抑制同頻干擾的性能方面也具有明顯優勢,解決了傳統設計方案無法同時兼顧距離、抗擾和功耗的弊端。另外,芯片集成了+20dBm的可調功率放大器,可獲得超過-148dBm的接收靈敏度,無線性能達到了行業領先水平,對于遠距離傳輸且對可靠性要求極高的場合,該方案是不二之選。 模塊將SX1278的所有引了出來,用戶可根據不同的應用靈活使用它們。為保證產品的穩定可靠性能,在設計過程中,我們對射頻方面的性能做了全面、長期的測試;生產上,選用了高頻板材和頻射專用元器件來保證產品的使用壽命。

  • 尺寸大?。?/span> 13.16*15*2毫米
  • 頻率:: 433MHz

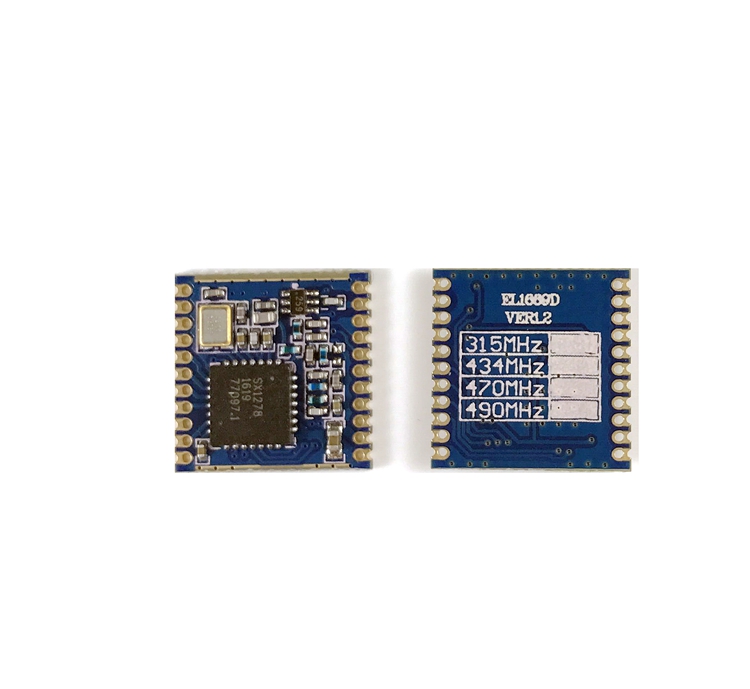

  • 型號: EL1669D

EL1669D是一款采用源自軍用戰術通信系統的LoRa調制技術設計的模塊,完美解決了小數據量在復雜環境中的超遠距通信問題,默認頻段為433MHz。

EL1669D是高性能低電流的收發模組,采用SX1278內核設計的LORA無線模組包括完整的發送器和接收器。接收靈敏度為-148dBm,最大輸出功率+20dBm,支持(G)FSK,OOK調制方式,相較傳統調制技術, EL1669D模塊在抑制同頻干擾的性能方面也具有明顯優勢,解決了傳統設計方案無法同時兼顧距離、抗擾和功耗的弊端。另外,芯片集成了+20dBm的可調功率放大器,可獲得超過-148dBm的接收靈敏度,無線性能達到了行業領先水平,對于遠距離傳輸且對可靠性要求極高的場合,該方案是不二之選。

模塊將SX1278的所有引了出來,用戶可根據不同的應用靈活使用它們。為保證產品的穩定可靠性能,在設計過程中,我們對射頻方面的性能做了全面、長期的測試;生產上,選用了高頻板材和頻射專用元器件來保證產品的使用壽命。



EL-1669D主要特性

?  低成本,高性能,高可靠性

?  支持FSK/GFSK/MSK/GMSK/LoRa/OOK等調制方

?  支持頻率范圍410~525MHz(頻段默認為434MHz)

?  接收靈敏度高達-148dBm

?  發射功率可調:+5~+20 dBm@Step 1dB

?  14mA 接收電流

?  超低電流掉電模式(30NA關機電流,50nA待機電流)

?  數據傳輸速率:100bps至300Kbps

?  電源為1.8V~3.6V

?  可配置的數據包處理

?  自動頻率控制(AFC)

?  自動增益控制(AGC)

?  可有效抑制同頻干擾

?  載波頻率可編程

?  發送和接收緩沖區共256字節

?  3.3V接口電平

?  采用SPI總線通信接口

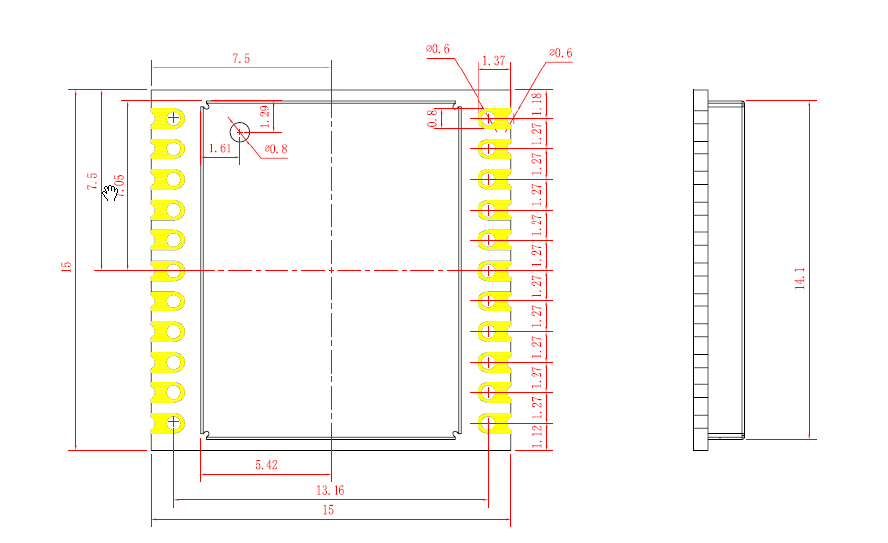

?  小體積15X15 X 2mm,16PIN SMD封裝,安裝方便

?  生產免調試


EL-1669D主要性能參數

極限參數

Parameter

Value

Unit

電源電壓Vcc

-0.3 ~ +3.9

V

I/O電壓

-0.3 ~ Vcc+0.3

V

最大射頻輸入功率

+10

dBm

工作溫度范圍

-40 ~ +80

存儲溫度

-55 ~ +125


類別

描述

最小值

典型值

最大值

單位

工作電壓


1.8

3.3

3.6

V

工作頻率


425

490

525

MHz

最大發射功率


19.8

20.2

20.6

dBm

發射電流

+20dBm 3.3V時

115

120

128

mA

數據速率

FSK調制

0.1


300

KHz






圖片關鍵詞

圖片關鍵詞EL1669D無線模組.pdf
