EL-1648A遙控器收發套件
版本號：VER1.1
福州易聯電子有限公司已有多年的物聯網無線通訊技術應用經驗。專注于無線通訊技術，自動化控制應用和整體解決方案的研發，生產，銷售，服務。專業提供從事物聯網-無線產品的開發及應用。
公司主要經營無線數傳模塊系列，自組網無線數傳模塊系列，自動化控制產品系列。
公司擁有一支高素質的研發團隊，研發人員具有多年物聯網、無線遠程抄表、工業無線數據傳輸?shù)刃袠I(yè)實際項目研發與實施經驗，可為客戶提供良好的技術支持服務，同時可提供OEM、ODM產品定制服務。公司配備完整的研發、生產所需調試測試儀器設備，從產品研發、物料選型、生產工藝、品質控制等多個環節嚴格把關，致力于為客戶提供性能優越、穩定可靠的產品。
目錄

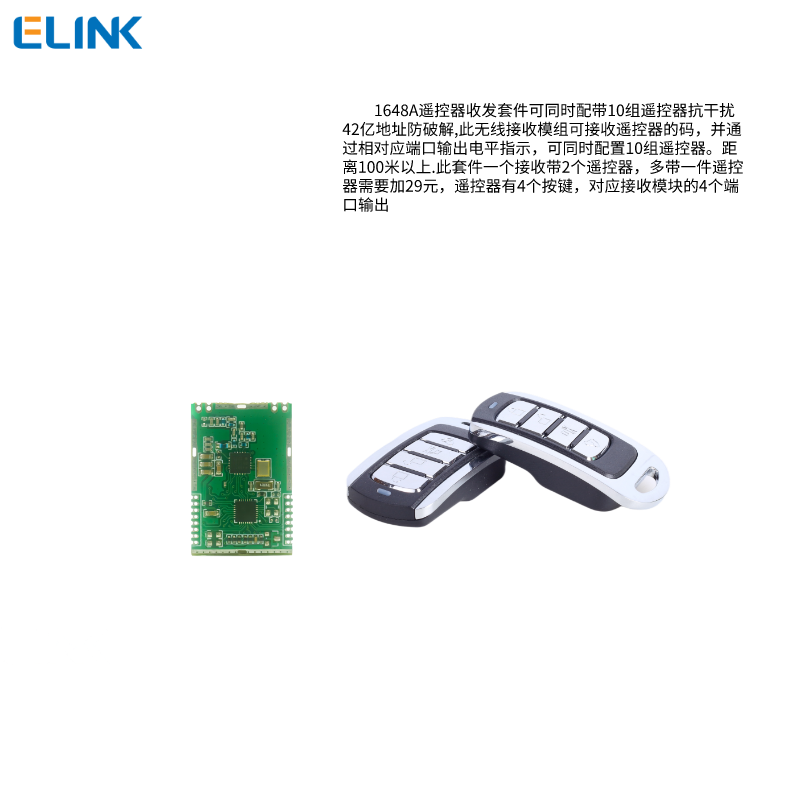

EL_1648A 系列是一款低成本，高性能的 FSK 無線透明數據收發模塊。此無線接收模組可接收遙控器的碼，并通過相對應端口輸出電平指示，可同時配置10組遙控器。
? 低成本，高性能，高可靠性
? 支持FSK、GFSK、OOK調制模式
? 支持頻率范圍425~525MHz（頻段默認為490MHz）
? 接收靈敏度高達-124dBm
? 最大發射功率+20dBm
? 功耗低
? 14mA RX電流
? 在+10dBm輸出功率時 TX電流為18mA
? 超低電流掉電模式（30NA關機電流，50nA待機電流）
? 數據傳輸速率：100bps至500Kbps
? 電源為1.8V~3.6V
? 卓越的選擇性表現（58dB相鄰信道，在1MHz時75dB阻塞）
? 天線分集和T/R開關控制
? 高度可配置的數據包處理
? TX和RX 64B的 FIFOs
? 自動頻率控制（AFC）
? 自動增益控制（AGC）
? 電池低電壓檢測
? 溫度傳感器
? 支持無線喚醒WUT功能
? 符合IEEE802.15.4g

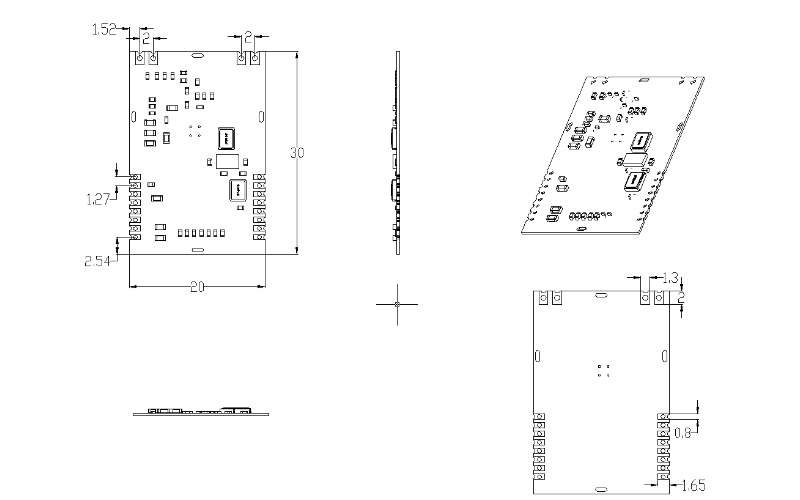

? 小體積16.5X17mm，16PIN SMD封裝，安裝方便
主要用途:
? 無線抄表
? 無線傳感器
? 遠程無線數據傳輸
? 家居自動化和安防門禁系統
? 車輛防盜
? 遠程工業遙控，遙測
? 車庫控制
? 無線呼叫器
? 燈光控制
? 智能計量
? 遠程控制
? 家庭安全和報警
? 車庫門開啟器
? 遠程無鑰匙進入
? 自動化
? 工業控制
類別 | 描述 | 最小值 | 典型值 | 最大值 | 單位 |
工作電壓 | 1.8 | 3.3 | 3.6 | V | |
工作頻率 | 425 | 490 | 525 | MHz | |
最大發射功率 | 19.8 | 20.2 | 20.6 | dBm | |
發射電流 | +20dBm 3.3V時 | 72 | 76 | 80 | mA |
數據速率 | FSK調制 | 0.1 | 500 | KHz | |
接收帶寬 | BW | 1.1 | 850 | KHz | |
RSSI分辨率 | 0.5 | dB | |||
接收靈敏度 (BT=0.5) | 速率500bps | -124 | dBm | ||
速率9.6Kbps | -114 | dBm | |||
速率40Kbps | -108 | dBm |

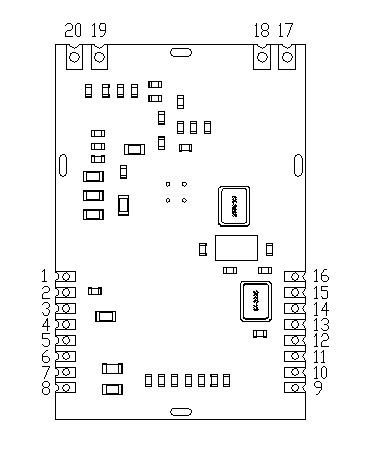

腳位編號 | 引腳定義 | 描述 |
1 | RST | 模組復位引腳，低電平復位，模組內部上拉。（MCLR） |
2 | VCC | 接電源正極1.8V~3.6V |
3 | GND | 接電源地 |
4 | LED2 | LED輸出引腳（RB7/ICDDAT） |
5 | LED1 | 遙控器存碼指示燈，接收到存碼時指示燈閃爍一次，最大可存10組碼 |
6 | NC | 懸空 （RB1） |
7 | TXD | TTL電平串行數據輸出引腳 （RC6） |
8 | RXD | TTL電平串行數據輸入引腳，內部上拉 （RC7） |
9 | NC | 懸空 （RB2） |
10 | NC | 懸空 （RB3） |
11 | OUT1 | 遙控器按鍵一輸出指示，平時低，遙控按下輸出高電平，放開時低電平 |
12 | OUT2 | 遙控器按鍵二輸出指示，同上 |
13 | OUT3 | 遙控器按鍵三輸出指示，同上 |
14 | OUT4 | 遙控器按鍵三輸出指示，同上 |
15 | NC | 懸空 （NC） |
16 | GND | 接電源地 |
17 | NC | 懸空 |
18 | NC | 懸空 |
19 | GND | 接天線地 |
20 | ANT | 接50歐姆天線 |

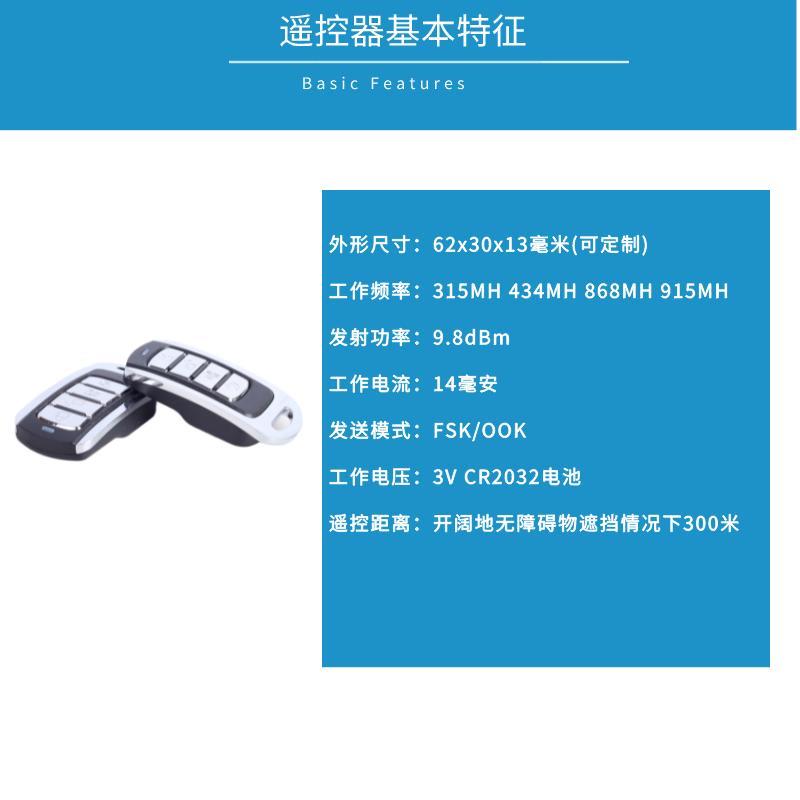

LED指示燈：遙控器按鍵按下時燈亮
布防鍵：對應接收模組輸出口1
撤防鍵：對應接收模組輸出口2
在家布防鍵：對應接收模組輸出口3
緊急求救鍵: 對應接收模組輸出口4

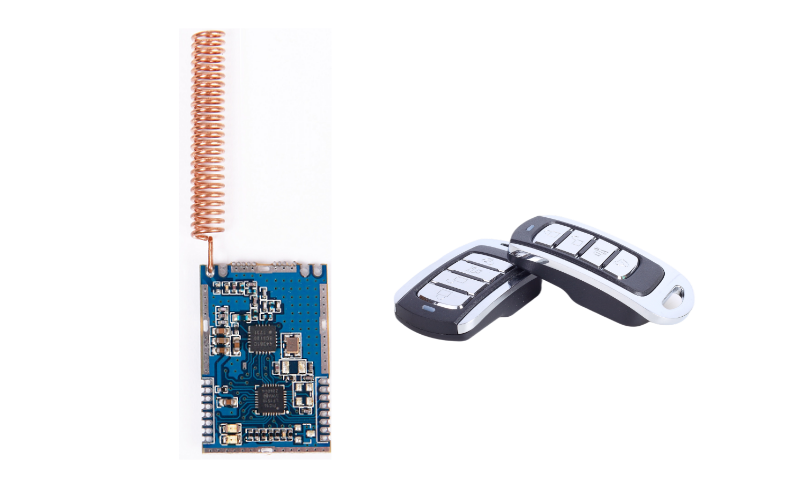

9．可選配的天線
產品型號=產品類型+工作頻段+封裝形式
EL-1648A_433D
產品類型 工作頻段 封裝形式
產品型號 | 工作頻段 | 封裝形式 |
EL-1648A__433D | 433 MHZ | 半孔貼片封裝 |
EL-1648A__470D | 470 MHZ | 半孔貼片封裝 |
EL-1648A__490D | 490 MHZ | 半孔貼片封裝 |
福州易聯電子有限公司
Fuzhou ELINK Electronics Co., Ltd.
網址：http://www.elink-elec.com
電話：86-591-87591000
地址：福建省福州市倉山區橘園洲工業區27棟
? 低成本，高性能，高可靠性
? 支持FSK、GFSK、OOK調制模式
? 支持頻率范圍425~525MHz（頻段默認為490MHz）
? 接收靈敏度高達-124dBm
? 最大發射功率+20dBm
? 功耗低
? 14mA RX電流
? 在+10dBm輸出功率時 TX電流為18mA
? 超低電流掉電模式（30NA關機電流，50nA待機電流）
? 數據傳輸速率：100bps至500Kbps
? 電源為1.8V~3.6V
? 卓越的選擇性表現（58dB相鄰信道，在1MHz時75dB阻塞）
? 天線分集和T/R開關控制
? 高度可配置的數據包處理
? TX和RX 64B的 FIFOs
? 自動頻率控制（AFC）
? 自動增益控制（AGC）
? 電池低電壓檢測
? 溫度傳感器
? 支持無線喚醒WUT功能
? 符合IEEE802.15.4g
? 小體積16.5X17mm，16PIN SMD封裝，安裝方便
? 生產免調試
EL-1648A主要性能參數
類別 | 描述 | 最小值 | 典型值 | 最大值 | 單位 |
工作電壓 | 1.8 | 3.3 | 3.6 | V | |
工作頻率 | 425 | 490 | 525 | MHz | |
最大發射功率 | 19.8 | 20.2 | 20.6 | dBm | |
發射電流 | +20dBm 3.3V時 | 72 | 76 | 80 | mA |
數據速率 | FSK調制 | 0.1 | 500 | KHz | |
接收帶寬 | BW | 1.1 | 850 | KHz | |
RSSI分辨率 | 0.5 | dB | |||
接收靈敏度 (BT=0.5) | 速率500bps | -124 | dBm | ||
速率9.6Kbps | -114 | dBm | |||
速率40Kbps | -108 | dBm |
