EL-1648A
無線人員定位模組說明書
版本號:VER1.0
易聯電子已有多年的無線與GSM應用經驗。專注于無線通訊技術,自動化控制應用和整體解決方案的研發,生產,銷售,服務。專業提供從事物聯網-無線產品的開發及應用。
經營無線數傳模塊系列,自組網無線數傳模塊系列,自動化控制產品系列。
我國是世界第一產煤大國,煤礦礦山近3萬多個,其中大中型煤礦500多個,小煤礦2萬多個,井下工作人員超過100萬人。近年來礦井危險性事故時有發生,煤礦事故死亡人數是世界上其他主要采煤國家死亡人數的4倍。山西省小煤礦爆炸、北京大安山煤礦巷道塌陷、吉林省萬寶煤礦火災…
易聯電子強勢推出人員定位無線模組套件,采用目前性能最強的工業級別無線芯片,分為從機模組與主機模組。一個主機模組同時識別1000個從機模組??烧{(diào)有效識別范圍1~1000米,主機模組將識別到的從機人員身份信息通過UART串口與主控設備通訊。主控設備通過數據傳輸網絡上傳到地面中心軟件系統,經過分析處理在顯示終端實時顯示各種信息。
易聯井下人員定位模組,應用現代無線電通訊技術中的信令技術及無線發射接收技術,結合目前流行的數據通訊、數據處理等技術。能夠及時、準確的將井下各個區域人員和移動設備情況動態反映到地面計算機系統,使管理人員能夠隨時掌握井下人員和移動設備的總數及分布狀況;系統能跟蹤干部跟班下井情況、每個礦工入井、出井時間及運動軌跡,以便于企業進行更加合理的調度和管理。
煤礦安全生產事關人民群眾的生命和財產安全,各級政府一貫高度重視煤礦安全生產問題,并采取一系列措施不斷加強安全生產工作。通過不斷的努力,近一時期煤礦安全生產狀況總體上趨于穩定好轉,但由于基礎薄弱等種種原因,煤礦安全生產狀況仍然不容樂觀。面對現實情況,不斷加強災害預防、事故救助等措施將事故帶來的損失降至最低,已經成為當務之急。
易聯井下人員定位模組套件采用國際最新無新技術。能夠及時、準確的將井下各個區域人員及設備的動態情況能過串口輸出反映到地面計算機系統,使管理人員能夠隨時掌握井下人員、設備的分布狀況和每個礦工的運動軌跡,以便于進行更加合理的調度管理。當事故發生時,救援人員也可根據井下人員及設備定位系統所提供的數據、圖形,迅速了解有關人員的位置情況,及時采取相應的救援措施,提高應急救援工作的效率。歡迎各公司來電咨詢!
目錄
1:EL1648_A井下員定位模組說明............................................................................... 5
2:EL1648_A系列的優勢........................................................................................... 5
3:EL_1648_A定位模組主要特性............................................................................... 5
4. EL1648_A的應用.................................................................................................. 5
5.EL1648_A模組的外形圖:....................................................................................... 6
EL1648_A模組的外形尺寸圖(單位:mm):............................................................... 6
7. EL1648_A模組的管腳定義(模塊正視)............................................................... 7
8.可選配的天線........................................................................................................ 8
9. 定購信息............................................................................................................. 9
10.通訊命令:.......................................................................................................... 9
10.1 通訊格式:..................................................................................................... 10
10.2 主機發射功率設置命令:................................................................................ 10
10.3 主機串行輸出格式:....................................................................................... 10
1:EL-1648A井下員定位模組說明
易聯井下人員定位模組套件,采用目前性能最強的工業級別無線芯片,分為從機模組與主機模組。一個主機模組同時識別1000個從機模組??烧{(diào)有效識別范圍1~1000米,主機模組將識別到的從機人員身份信息通過UART串口與主控設備通訊。主控設備通過數據傳輸網絡上傳到地面中心軟件系統,經過分析處理在顯示終端實時顯示各種信息。
2:EL-1648A系列的優勢
可選433/470/490MHz ISM 工作頻段。具有尺寸小,發射功率大,靈敏度高,傳輸距離遠,通訊速率高,內部自動完成通訊協議轉換和數據收發控制等特點。無須再外接MUC。此模組分為主機與從機,主機可配帶1000個從機,有效距離可調1~1000米,主機可分布在各個要地,作業人員攜有帶身份ID的從機。從機不管是坐車還是走路經過主機有效識別范圍,主機都能準確的將井下各個區域人員和移動設備情況通過串口動態反映到地面計算機系統,使管理人員能夠隨時掌握井下人員和移動設備的總數及分布狀況此人員定位模塊可廣泛應用礦井,煤礦,學校等。
●無須再外接MUC,直接用串口就可以進行無線數據的收發
●應用簡單大大縮短了的用戶的開發周期,提高市場竟?fàn)幜?/span>
●多年的無線工作經驗,造就工業級應用模組,穩定性高
●可在各個點放置主機模塊,主機有效距離可調1~1000米
●主機同時識別1000個分機
●經過嚴謹?shù)乃惴?,各種測試,不會漏收,穩定度高。
●分機超低的功耗,用CR2032電池可使用一年。
3:EL-1648A定位模組主要特性
EL_1648_A主要特性
?頻率范圍為425MHz~525MHz可定制
?接收靈敏度-124dBm
?調制模式:FSK
?功耗低
?超低電流掉電模式
?電源為1.8V~3.6V
?電池低電壓檢測
4. EL-1648A的應用
主要用途:
? 井下人員定位
? 車輛定位
? 學校人員定位
? 遠程工業遙控,遙測
? 兒童防丟器
? 物品跟蹤
? 牧場監控
? 自動化
? 工業控制
? 傳感器網絡

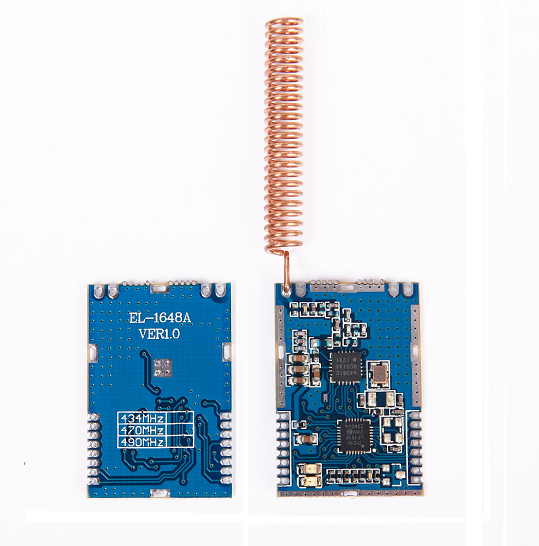

5. EL-1648A模組的外形圖:

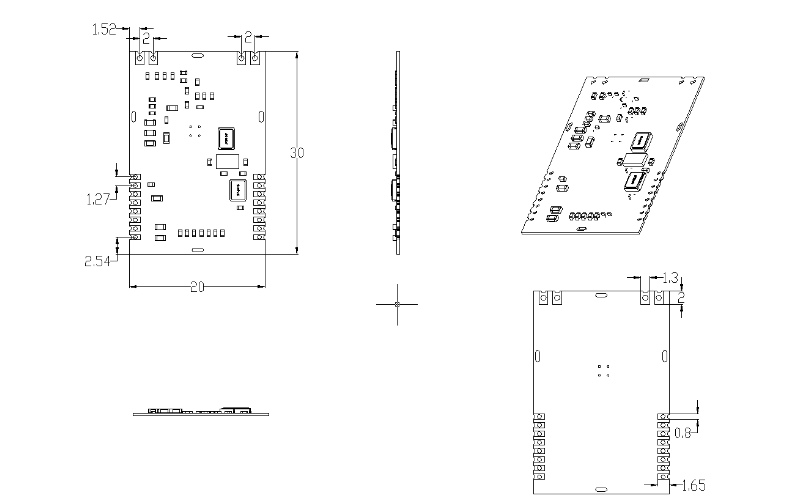

6. EL-1648A模組的外形尺寸圖(單位:mm):

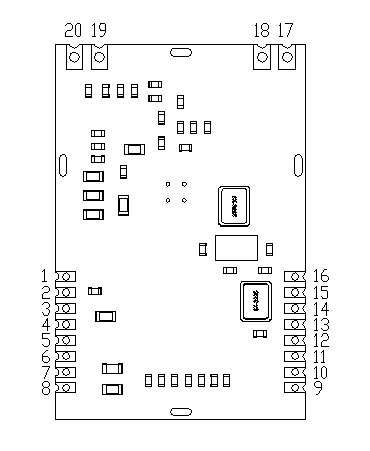

7. EL-1648A模組的管腳定義(模塊正視)
腳位編號 | 引腳定義 | 描述 |
1 | RST | 模組復位引腳,低電平復位,模組內部上拉。 |
2 | VCC | 接電源正極1.8V~3.6V |
3 | GND | 接電源地 |
4 | LED2 | LED輸出引腳 |
5 | LED1 | LED輸出引腳 |
6 | NC | 懸空 |
7 | TXD | TTL電平串行數據輸出引腳 |
8 | RXD | TTL電平串行數據輸入引腳,內部上拉 |
9 | NC | 懸空 |
10 | NC | 懸空 |
11 | NC | 懸空 |
12 | NC | 懸空 |
13 | NC | 懸空 |
14 | NC | 懸空 |
15 | NC | 懸空 |
16 | GND | 接電源地 |
17 | NC | 懸空 |
18 | NC | 懸空 |
19 | GND | 接天線地 |
20 | ANT | 接50歐姆天線 |

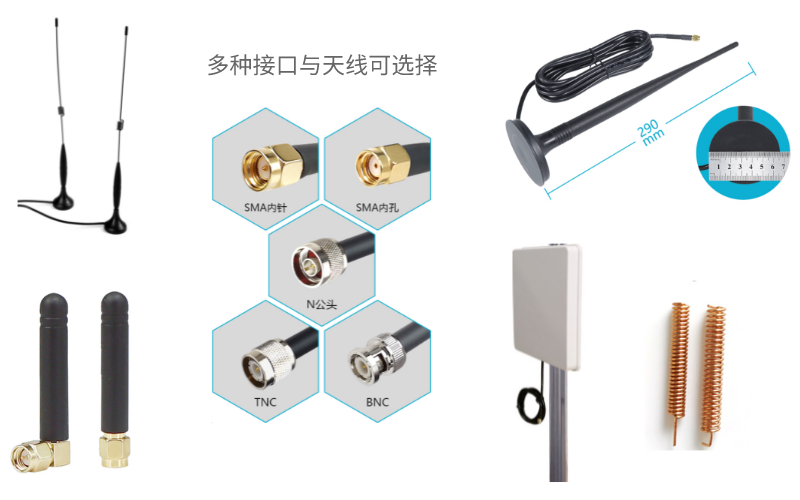

8.可選配的天線
9. 定購信息
產品型號=產品類型+工作頻段+封裝形式
EL-1648A_433D
產品類型 工作頻段 封裝形式2
產品型號 | 工作頻段 | 封裝形式 |
EL-1648A _433D | 433 MHZ | 半孔貼片封裝 |
EL-1648A _470D | 470 MHZ | 半孔貼片封裝 |
EL-1648A _490D | 490 MHZ | 半孔貼片封裝 |
福州易聯電子有限公司
Fuzhou ELINK Electronics Co., Ltd.
網址:http://www.elink-elec.com
郵箱:sales@elink-elec.com
電話:86-591-87591000
地址:福建省福州市倉山區橘園洲工業區27棟
10.通訊命令:
10.1 通訊格式:
通訊波特率:19200bps
8位數據位,1位停止位,無奇偶校驗
10.2 主機發射功率設置命令:
3D CC 04 01 XX 00 00 00
其中XX取值范圍為0X00~0X7F,0X7F代表最大發射功率,0X00最小發射功率。
上述字符為16進制格式。
