SPI接口模塊

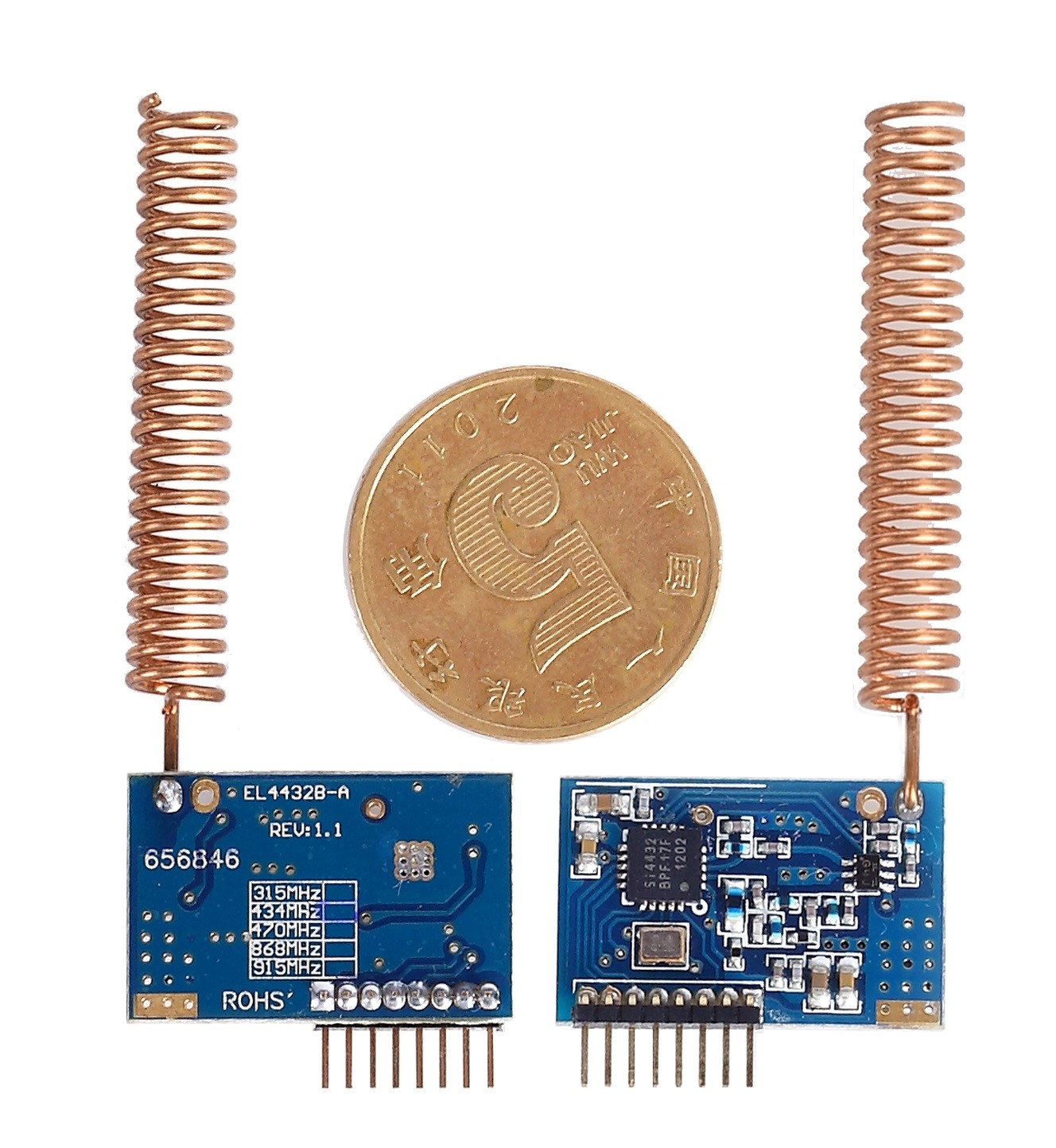

SI4463無線收發模塊EL1663B-A遠距離3000SMA天線 434/470/915M提供例程

本模塊采用了 Silicon Labs 的 SI4463 B1 作為無線收發芯片,是一塊完整的、體積小巧的、低功耗 無線收發模塊。模塊集成了芯片所需的外圍器件,用戶通過提供的數字 I/O 口,控制芯片內部寄存器, 實現對無線數據發送、接收、RF 參數設置等功能。

  • 尺寸大?。?/span> 13.46x20.83x3毫米
  • 頻率:: 315/433/868/915MHz
  • 型號: EL1663B_A

本模塊采用了 Silicon  Labs 的 SI4463 B1 作為無線收發芯片,是一塊完整的、體積小巧的、低功耗 無線收發模塊。模塊集成了芯片所需的外圍器件,用戶通過提供的數字 I/O 口,控制芯片內部寄存器, 實現對無線數據發送、接收、RF 參數設置等功能。


EL-1663B-A的基本特性

?


完整的 FSK,GFSK,MSK,OOK 收發器


?  工作頻率范圍 433~470MHz(可訂制)

?  發射功率典型 19.8dBm

?  接收靈敏度-123 dBm@1.2Kbps

?  空曠通訊距離 2300 米以上@1.2Kbps

?  傳輸速率最大 500Kbps

?  FSK 頻偏可編程(1~160KHz)

?  接收帶寬可編程(10.6~230.4KHz)

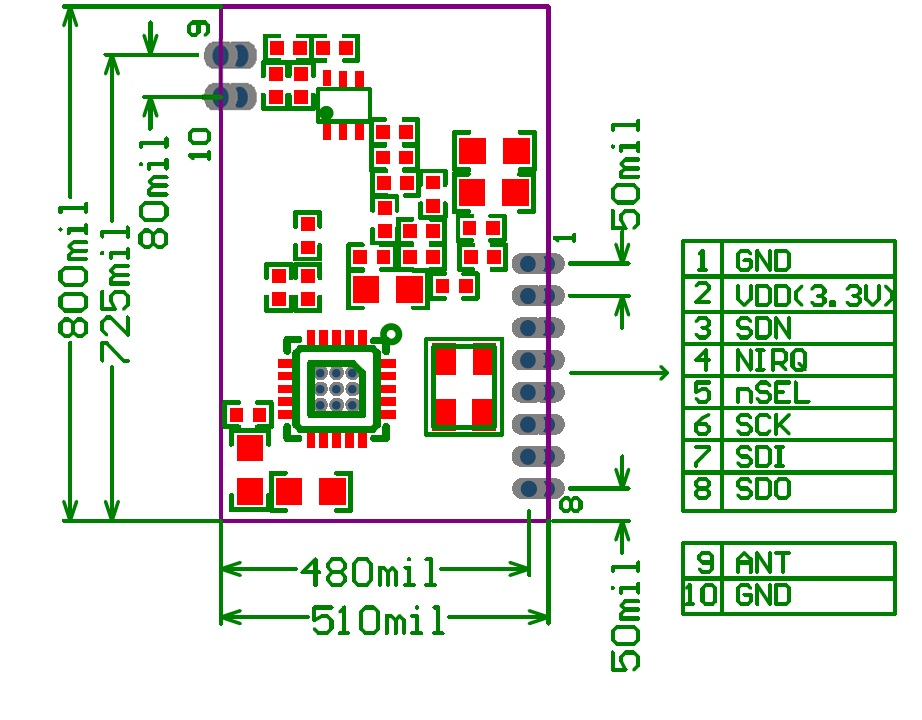

?  只需使用 6個 I/O 口(SDI,SDO,SCK,NSEL,NIRQ,SDN)即可工作

?  SPI 兼容的控制接口

?  低功耗任務周期模式,自帶喚醒定時器,低關斷電流(30nA)

?  1.8~3.6V 電源供電

?  低的接收電流(典型 13mA);發射電流(典型 80mA)

?  內置溫度傳感器與 8 位 ADC

?  集成電壓調節器

?  針對窄帶系統,采用高精度晶振,內置晶體負載電容微調電路,方便生產調試。


EL-1663B-A的主要應用

?  無線抄表

?  無線傳感器

?  遠程無線數據傳輸

?  家居自動化和安防門禁系統

?  車輛防盜

?  遠程工業遙控,遙測

?  車庫控制

?  無線呼叫器

?  燈光控制

?  智能計量

?  遠程控制

?  家庭安全和報警

?  車庫門開啟器

?  遠程無鑰匙進入

?  自動化

?  工業控制

?  傳感器網絡


圖片關鍵詞


圖片關鍵詞EL1663B_A模塊說明書(SI4463單天線)V1.0(2014-02-25修正).pdf
