SPI接口模塊

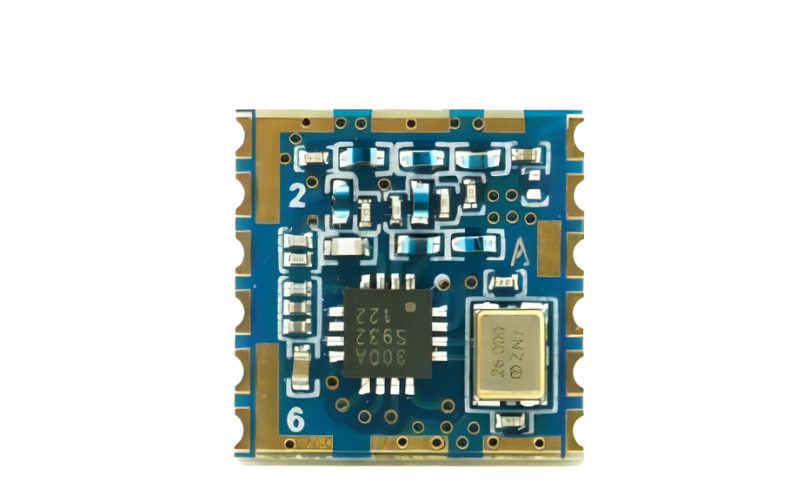

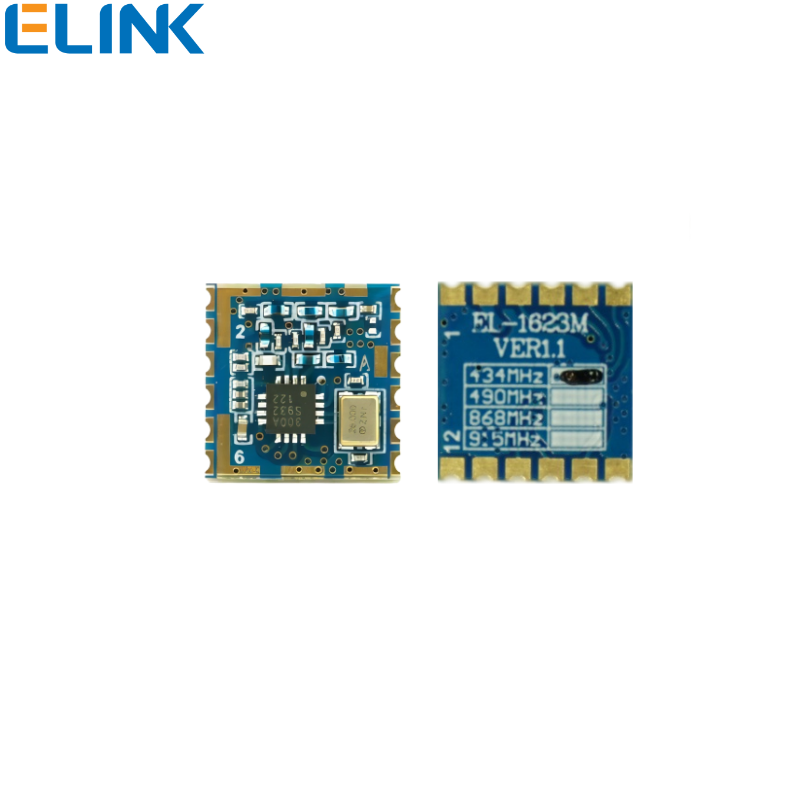

EL1623MCMT2300A超小型434868M無線模塊模組工業級提供例程可定制

EL1623M-434是高性能低電流的434MHz頻段收發模組,采用CMT2300A版本內核設計,包括完整的發送器和接收器。接收靈敏度為-121dBm,最大輸出功率+20dBm,支持(G)FSK,(G)MSK,OOK調制方式,數據速率從500bps~300Kbps,工作電壓1.8V~3.6V,睡眠電流300nA。主要應用在遠傳抄表、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。

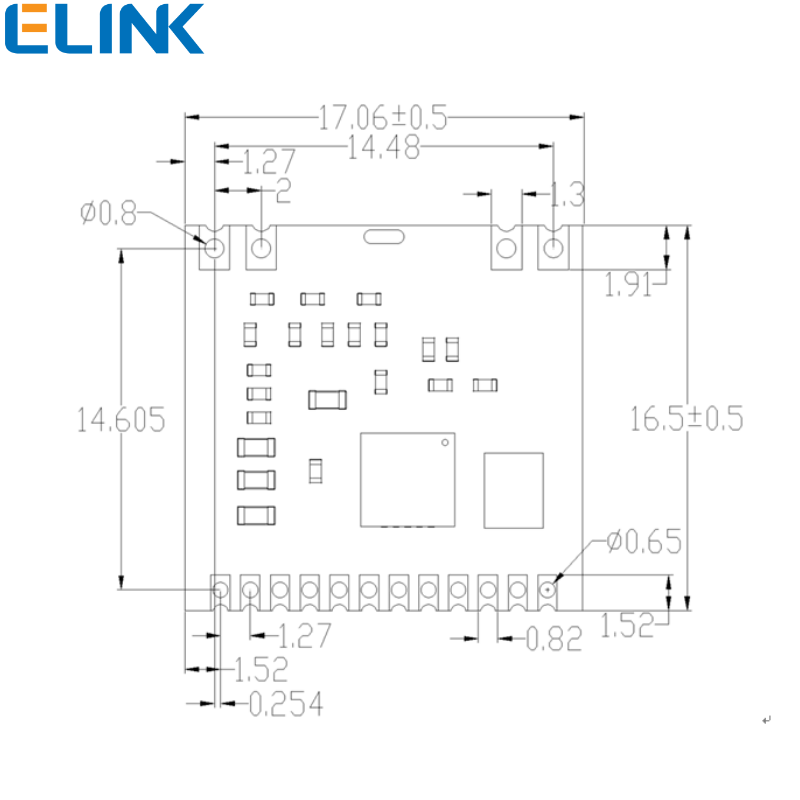

  • 尺寸大?。?/span> 12.06*12.06*2毫米
  • 頻率:: 433/868MHz
  • 型號: EL1623M



    EL1623M-434是高性能低電流的434MHz頻段收發模組,采用CMT2300A版本內核設計,EL1623M無線模塊包括完整的發送器和接收器。接收靈敏度為-121dBm,最大輸出功率+20dBm,支持(G)FSK,(G)MSK,OOK調制方式,數據速率從500bps~300Kbps,工作電壓1.8V~3.6V,睡眠電流300nA。主要應用在遠傳抄表、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。


EL1623M-434主要特性

  • 低成本,高性能,高可靠性

  • 支持OOK、(G)FSK、(G)MSK調制模式

  • 支持頻率范圍425~440MHz

  • 接收靈敏度高達-121dBm

  • 最大發射功率+20 dBm

  • 低功耗

  • 8.5mA RX電流

  • 電源為1.8V~3.6V

  • 超低電流睡眠電模式(300nA睡眠電流)

  • 數據傳輸速率:500bps至300Kbps

  • 支持前向糾錯

  • 不歸零、曼徹斯特、數據白化編解碼

  • 可配置TX和RX 64-Byte的FIFO

  • 支持直通及包處理模式

  • 高度可配置的數據包處理

  • 自動頻率控制(AFC)

  • 自動增益控制(AGC)

  • 超低功耗(SLP)接收模式

  • 小體積12X12mm,12PIN SMD封裝,安裝方便

  • 生產免調試


EL1623M-434主要性能參數

類別

描述

最小值

典型值

最大值

單位

工作電壓


1.8

3.3

3.6

V

工作頻率


425

434

440

MHz

工作溫度范圍


-30


+85

最大發射功率


18.8

19.5

20.6

dBm

發射電流

+20dBm 3.3V時

72

75

78

mA

數據速率

FSK調制

0.5


300

KHz

接收帶寬

BW

50


500

KHz

RSSI測量范圍


-120


20

dBm

接收靈敏度

BER:0.1%

Rate:20Kbps/DEV:20KHz

-108

-109

-110

dBm


圖片關鍵詞

圖片關鍵詞EL1623M_868M_20DBM無線模組說明書REV11.pdf

圖片關鍵詞EL1623M_434M無線模組說明書REV12.pdf
