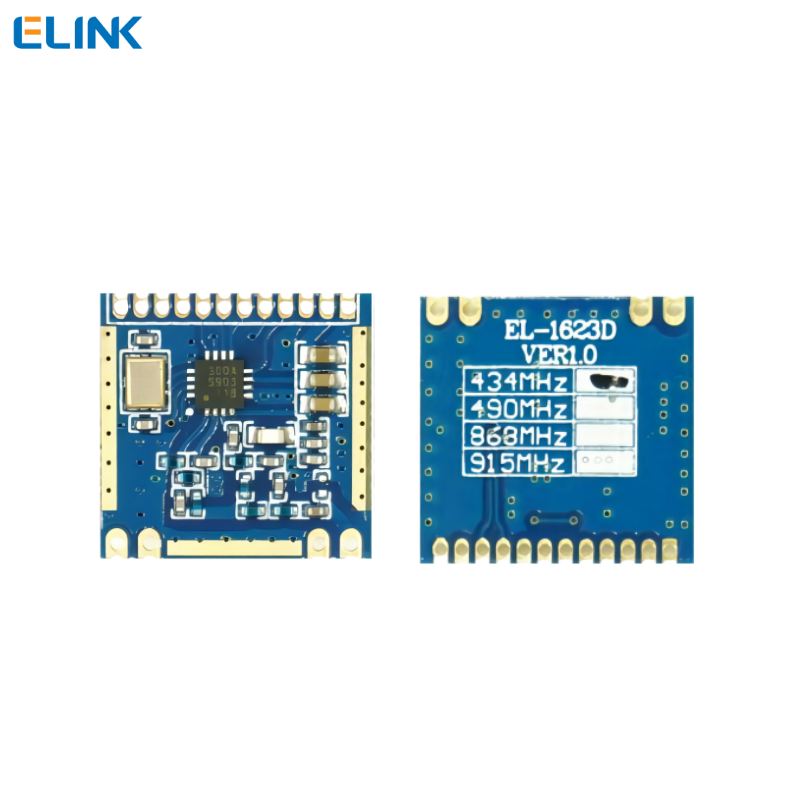

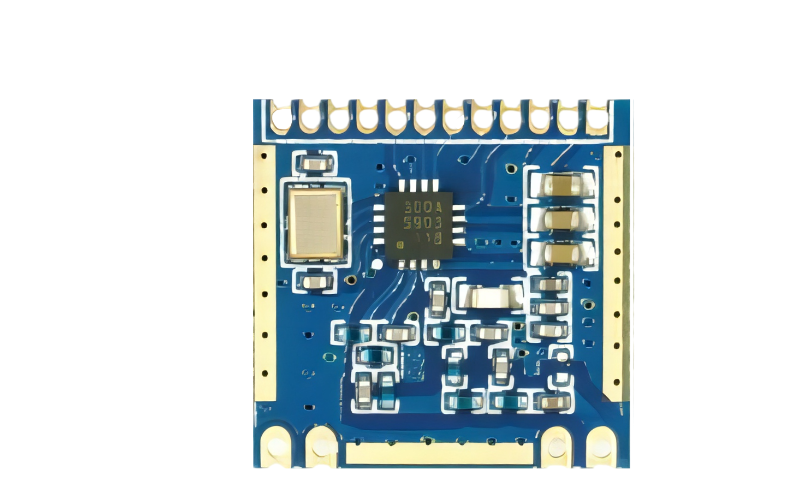

EL1623D-434是高性能低電流的434MHz頻段收發模組,采用CMT2300A版本內核設計,EL1623D無線模塊包括完整的發送器和接收器。接收靈敏度為-121dBm,最大輸出功率+20dBm,支持(G)FSK,(G)MSK,OOK調制方式,數據速率從500bps~300Kbps,工作電壓1.8V~3.6V,睡眠電流300nA。主要應用在遠傳抄表、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。
EL1623D-434主要特性
低成本,高性能,高可靠性
支持OOK、(G)FSK、(G)MSK調制模式
支持頻率范圍425~440MHz
接收靈敏度高達-121dBm
最大發射功率+20 dBm
低功耗
8.5mA RX電流
電源為1.8V~3.6V
超低電流睡眠電模式(300nA睡眠電流)
數據傳輸速率:500bps至300Kbps
支持前向糾錯
不歸零、曼徹斯特、數據白化編解碼
可配置TX和RX 64-Byte的FIFO
支持直通及包處理模式
高度可配置的數據包處理
自動頻率控制(AFC)
自動增益控制(AGC)
超低功耗(SLP)接收模式

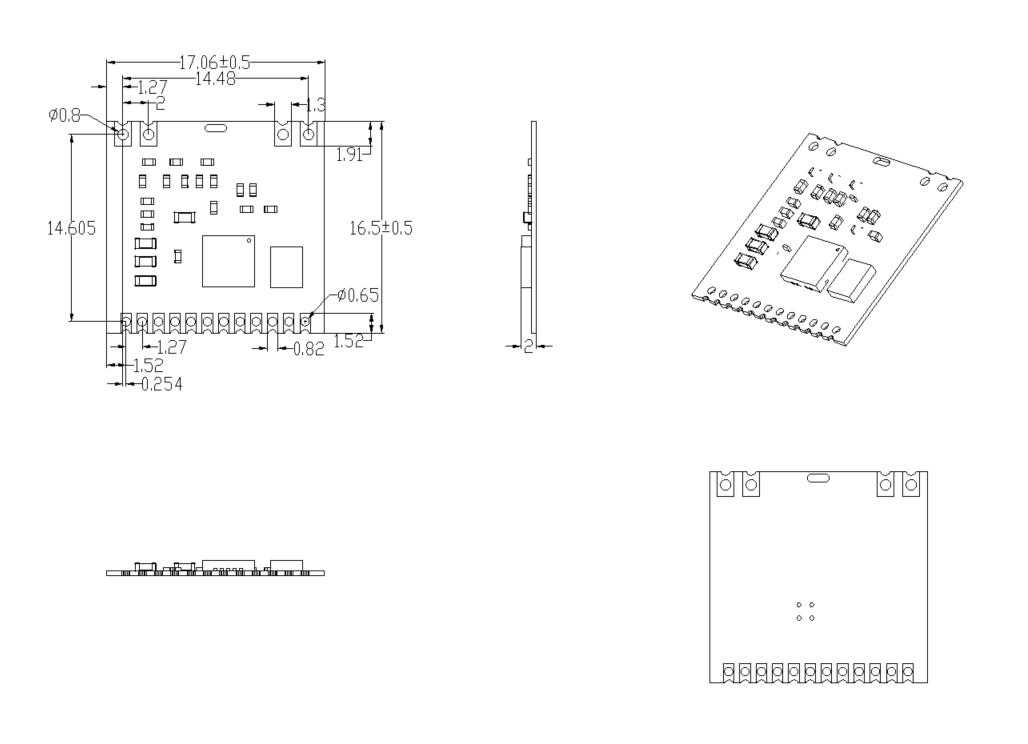

小體積16.5X17mm,16PIN SMD封裝,安裝方便
生產免調試
EL1623D-434主要性能參數
類別 | 描述 | 最小值 | 典型值 | 最大值 | 單位 |
工作電壓 |
| 1.8 | 3.3 | 3.6 | V |
工作頻率 |
| 425 | 434 | 440 | MHz |
工作溫度范圍 |
| -30 |
| +85 | ℃ |
最大發射功率 |
| 18.8 | 19.5 | 20.6 | dBm |
發射電流 | +20dBm 3.3V時 | 72 | 75 | 78 | mA |
數據速率 | FSK調制 | 0.5 |
| 300 | KHz |
接收帶寬 | BW | 50 |
| 500 | KHz |
RSSI測量范圍 |
| -120 |
| 20 | dBm |
接收靈敏度 (BER:0.1%) | Rate:20Kbps/DEV:20KHz | -107 | -108 | -109 | dBm |
