UART無線串口

EL1861S無線串口STM32WLE5跳頻LORA/FSK透?jìng)髂K與1861兼容

功能與引腳定義參照1861A透?jìng)髂=M2.1 EL-1861A透?jìng)髂=M的特點EL-1861A具有尺寸小,功率大,靈敏度高,傳輸距離遠,通訊數率高,在無線速率2.4kbps下通訊距離空曠地可達3500米.內部自動完成通訊協議轉換和數據收發控制等特點。模塊帶有無線發送自動防沖撞檢測,更有效提高工作效率,避免同頻干擾??蛇x低功耗模式,降低成本,更靈活的應用。串口超大容量的接收緩沖,可緩存1000個字節(當

  • 尺寸大?。?/span> 29.5*21.5*2
  • 頻率:: 315/433/868/915MHz

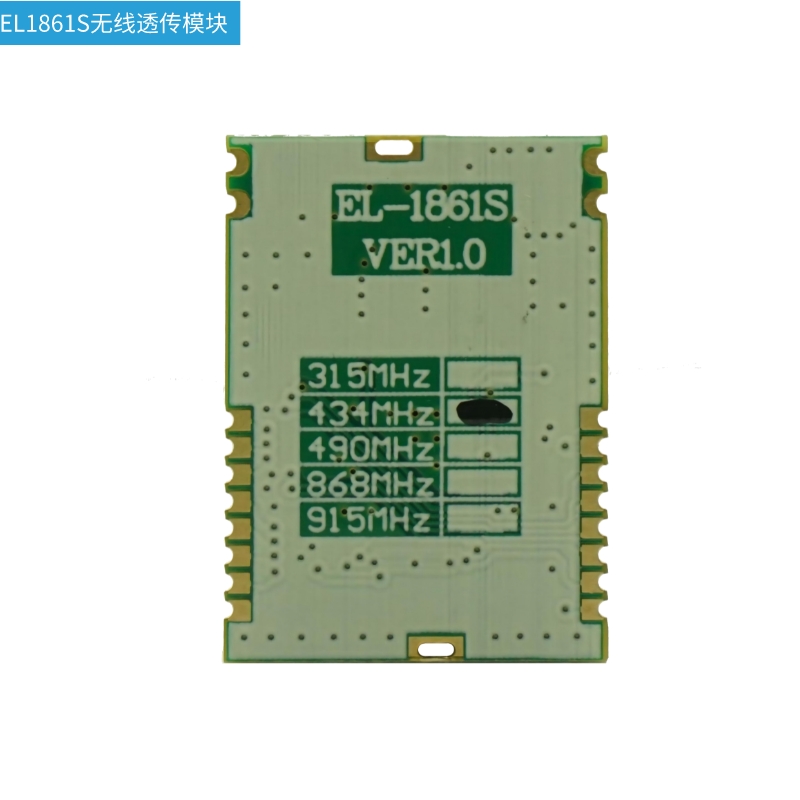

  • 型號: EL1861S


功能與引腳定義參照1861A透?jìng)髂=M

2.1 EL-1861A透?jìng)髂=M的特點

EL-1861A具有尺寸小,功率大,靈敏度高,傳輸距離遠,通訊數率高,在無線速率2.4kbps下通訊距離空曠地可達3500米.內部自動完成通訊協議轉換和數據收發控制等特點。

模塊帶有無線發送自動防沖撞檢測,更有效提高工作效率,避免同頻干擾。可選低功耗模式,降低成本,更靈活的應用。串口超大容量的接收緩沖,可緩存1000個字節(當緩存滿時引腳有指示)。簡單靈活的運用,你只要向串口發送數據,數據自動模從無線傳輸出去,而無線接收到數據,從串口直接送出(并帶有串口數據送出指示引腳),可實時有效的接收串口數據。EL-1861A讓您不用進行繁瑣的無線通訊研發,就可以使用到最優,最穩定,距離最遠的無線模組,簡單方便就可操控?zé)o線的收發,加快您的開發周期,讓您更快的搶先市場一步!

2.2 EL_1861A的特點

  • 低成本,高性能,高可靠

  • FSK 調制, 半雙工通訊,抗干擾能力強

  • 119MHz~1050MHz頻段,使用無須申請頻點

  • 最大輸出功率 100mW(20dBm),輸出功率可在 1-20dBm 范圍內調整

  • 接收靈敏度-126dBm

  • 發射工作電流 80mA@20dBm

  • 接收工作電流 18mA

  • 低功耗睡眠模式電流 1uA

  • 標準 TTL 電平 UART 串行接口, 可擴展為 RS232 接口或其它接口

  • UART串行接口速率用戶可選,靈活匹配外部設備

  • 工作頻率可設置,允許多個模塊頻分復用,互不干擾

  • 射頻收發有沖突退避機制,提高數據傳輸可靠性

  • 調制頻偏和接收帶寬可選,用戶可通過軟件配置

  • 通訊協議轉換及射頻收發切換自動完成,用戶無須干預,簡單易用

  • 串口通訊速率 1.2kbps -256kbps,用戶可通過軟件配置

  • 無線通訊速率 可選2.4 kbps,5 kbps,10 kbps,20 kbps,50 kbps,100 kbps

  • 提供 ENABLE 控制信號,由用戶控制占空比,滿足不同需求

  • 傳輸距離遠,開闊地?zé)o干擾情況下可達3.5Km 以上

  • 小體積 16X18MM,16 PIN SMD 封裝,安裝方便

  • 無線防沖撞機制,更穩定有效的傳輸數據

  • 可選低功耗模式,適用于各種應用環境

  • 串口輸出指示,更有效的監控?cái)?shù)據

  • 接收緩沖區防溢功能,杜絕數據的丟失

  • 50個的無線通道選擇,可做信道掃描,跳頻等功能。

  • 生產免調試

3.應用領域

遙控遙測 無線抄表

門禁系統 身份識別

數據采集 信息家電

智能家居 嬰兒監護

4.引腳定義

圖片關鍵詞

引腳說明:

引腳

名稱

備注

1

GND

電源負極

2

VCC

電源正極,1.8-3.6V DC 電源, 推薦使用 3.3V DC 電源

3

RXD

UART數據輸入,TTL電平

4

TXD

UART數據輸出,TTL電平

5

CONFIG

參數修改引腳,低電平時進入?yún)?shù)修改狀態,高電平(懸空)進入透?jìng)髂J?/span>

6

ENABLE

模塊休眠引腳,低電平使能模塊進入工作狀態,高電平(懸空)模塊休眠

7

NC

建議懸空

8

RST

模塊復位引腳,低電時模塊復位

9

GND

電源負極

10

NC

建議懸空

11

STATE_LED

模組狀態指示,休眠時高電平,喚醒后為低電平

12

RADIO_LED

無線工作指示,平時為高電平,當無線接收到完整數據包或無線發送成功時會輸出約100MS的低電平,休眠時電平為高

13

UART_WAKEN

模塊UART輸出指示,低電平時表示串口約10US后有數據輸出

14

UART_BUSY

模塊UART緩沖區忙標志,低電平為忙狀態指示

15

GPIO1

CCA輸出指示,信道空閑為低電平,信道忙碌時高電平

16

GPIO0

建議懸空

17

GND

電源負極

18

NC

建議懸空

19

ANT

天線引腳,接50歐姆天線

20

GND

天線地
