EL1861B_PA_1W大功率模組

版本號：VER1.1

  福州易聯電子有限公司已有多年的物聯網無線通訊技術應用經驗。專注于無線通訊技術，自動化控制應用和整體解決方案的研發，生產，銷售，服務。專業提供從事物聯網-無線產品的開發及應用。

公司主要經營無線數傳模塊系列，自組網無線數傳模塊系列，自動化控制產品系列。

公司擁有一支高素質的研發團隊，研發人員具有多年物聯網、無線遠程抄表、工業無線數據傳輸?shù)刃袠I(yè)實際項目研發與實施經驗，可為客戶提供良好的技術支持服務，同時可提供OEM、ODM產品定制服務。公司配備完整的研發、生產所需調試測試儀器設備，從產品研發、物料選型、生產工藝、品質控制等多個環節嚴格把關，致力于為客戶提供性能優越、穩定可靠的產品。

目錄

1.簡述... 4

2.特性:. 4

2.1 EL1861B_PA_1W模組性能說明... 5

2.2 SI4463性能特性... 5

2.3 SI4463與SI4432的比較... 6

3.主要用途:. 6

4.EL1861B_PA_1W模組的外形圖:. 7

4.1:實物圖... 7

4.2:外形尺寸圖：... 7

4.3:  EL1861B_PA_1W的管腳定義（模塊正視）... 8

5.可選配的天線... 9

6.測試環境與情況... 11

7.定購信息與聯系方式... 12

1.簡述

EL1861B_PA系列是一款帶功率放大，自帶MCU的高性能的FSK 無線透明數據收發模塊。它采用的是SI 4463無線方案，用戶只要通過串口可以簡單方便的控制無線的收發，并通過串口可進行頻率、功率、無線通訊速率，可修改串口控制速率適用于任何工業控制使用。通訊距離在空曠地實測可達10KM.具有尺寸小，功率大，靈敏度高，傳輸距離遠，通訊速率高，內部自動完成通訊協議轉換和數據收發控制等特點。

模塊提供 UART 串行數據接口，只需提供串行數據即可輕松實現無線數據傳輸功能。用戶還可以根據自己的需求靈活配置摸塊的串行速率，工作頻率，發射功率，通訊數率，調制頻偏，接收帶寬等參數。EL1861B_PA系列模塊可廣泛應用于各類無線數據傳輸領域，是設計無線數據傳輸產品的理想選擇。

2. EL1861B_PA特性:

EL1861B_PA具有尺寸小，功率大，靈敏度高，傳輸距離遠，通訊數率高，在無線速率2.4kbps下通訊距離在空曠地實測距離10公里，內部自動完成通訊協議轉換和數據收發控制等特點。

模塊帶有無線發送自動防沖檢測，更有效提高工作效率，避免同頻干擾?？蛇x低功耗模式，降低成本，更靈活的應用。串口超大空量的接收緩沖，可緩存1000個字節（當緩存滿時引腳有指示）。簡單靈活的運用，你只要向串口發送數據，數據自動模從無線傳輸出去，而無線接收到數據，從串口直接送出（并帶有串口數據送出指示引腳），讓你實時有效的接收串口數據。EL1861B_PA讓您不用進行繁瑣的無線研發，就可以使用到最優，最穩定，距離最遠的無線模組，簡單方便就可操控?zé)o線的收發，加快您的開發周期，讓您更快的搶先市場一步！低成本，高性能，高可靠性，是工業應用的最佳選擇！

?  FSK 調制, 半雙工通訊，抗干擾能力強

?  119MHz~1050MHz頻段，使用無須申請頻點。

?  頻率范圍寬，433M支持頻率可選420M~445M.50個信道，每個信道間隔500K.

?  最大輸出功率 31dBm，輸出功率可在 27~31dBm 范圍內調整

?  接收靈敏度-126dBm

?  發射工作電流 450mA@31dBm

?  接收工作電流 13mA

?  低功耗睡眠模式電流 50nA

?  標準 TTL 電平 UART 串行接口, 可擴展為 RS232 接口或其它接口

?  UART串行接口速率用戶可選，靈活匹配外部設備

?  工作頻率可設置，允許多個模塊頻分復用，互不干擾

?  射頻收發有沖突退避機制，提高數據傳輸可靠性

?  調制頻偏和接收帶寬可選，用戶可通過軟件配置

?  通訊協議轉換及射頻收發切換自動完成，用戶無須干預，簡單易用

?  串口通訊速率 1.2kbps -256kbps，用戶可通過軟件配置

?  無線通訊速率 可選1.2 kbps,5 kbps,10 kbps,20 kbps,50 kbps,100 kbps

?  提供 ENABLE 控制信號，由用戶控制占空比，滿足不同需求

?  傳輸距離遠，開闊地?zé)o干擾情況下可達10Km 以上

?  小體積，16 PIN SMD 封裝，安裝方便

?  無線防沖撞機制，更穩定有效的傳輸數據

?  可選低功耗模式，適用于各種應用環境

?  串口輸出指示，更有效的監控?cái)?shù)據

?  接收緩沖區防溢功能，杜絕數據的丟失

?  50個的無線通道選擇，可做信道掃描，跳頻等功能。

?  生產免調試

?  屏蔽蓋，抗干擾能力強

?  自帶看門狗，CRC校驗，CTS等無線檢測，穩定性高。

2.1 EL1861B_PA_1W模組性能說明

外形尺寸：38x20x2毫米

工作頻率：434MH 470MH 868M 915M

發射功率：31dBm

發送模式： OOK/FSK/GFSK/4FSK/4GFSK

工作電壓：5~8V

2.2 SI4463性能特性

Silicon Labs公司的Si446x系列的是高性能低電流的119MHz~1050MHz收發器，是EZRadioPRO系列中一員，包括完整的發送器和接收器。靈敏度為-126dBm,Si4464的工作頻率119MHz~960MHz,最大輸出功率+20dBm，PA支持+27dBm或+30dBm，采用(G)FSK，4(G)FSK，(G)MSK,OOK和ASK調制，數據速率從100bps~1Mbps,工作電壓1.8V~3.6V，關斷電流30nA，待機電流50nA。主要用在智能電表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。

Silicon Labs的Si446x是一款高性能，低電流的收發器，覆蓋了從119MHz~1050MHz的sub-GHz頻段。該收發器是 EZRadioPRO 系列產品的一部分，其中包括完整的發射器，接收器和收發器系列，覆蓋廣泛的應用范圍。所有部件具有出色的靈敏度（為-126dBm），同時實現了較低的工作和待機電耗。

2.3 SI4463與SI4432的比較

EL1861B_PA, EL4463_100MW,EL4432_100MW 做個簡單的參數對比

2.4 EL1861B_PA默認配置

與模組通訊的串口速率：19200，無校驗,1位停止位

默認的無線通訊速率：1200bps，頻偏4800bps

默認的無線工作頻點：433MHZ

默認的信道間隔：500KHZ

默認的ID號：0001

3.主要用途:

?  家居自動化和安防門禁系統

?  無線抄表

?  車輛防盜

?  無線傳感器

?  遠程無線數據傳輸

?  遠程工業遙控，遙測

?  車庫控制

?  無線呼叫器

?  燈光控制

?  智能計量

?  遠程控制

?  家庭安全和報警

?  車庫門開啟器

?  遠程無鑰匙進入

?  自動化

?  工業控制

?  傳感器網絡

4.EL1861B_PA_1W模組的外形圖:

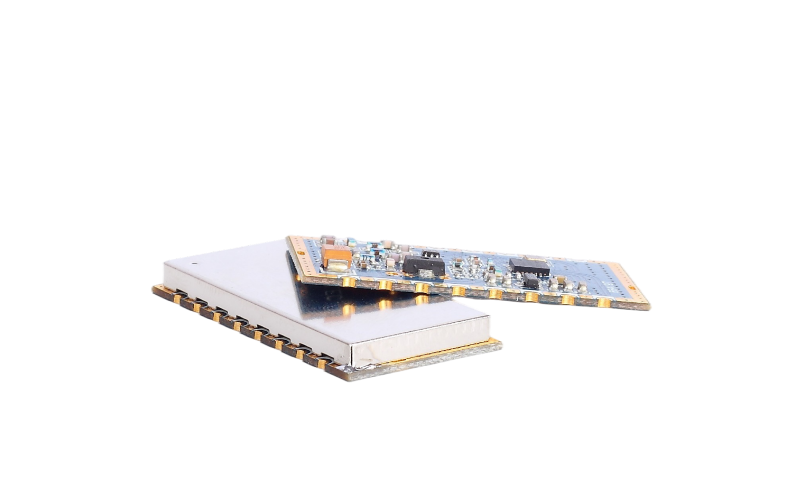

4.1:實物圖

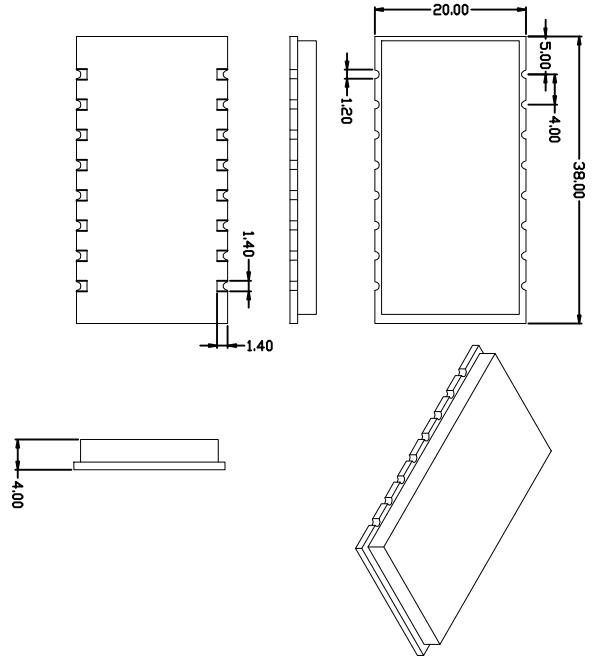

4.2:外形尺寸圖：

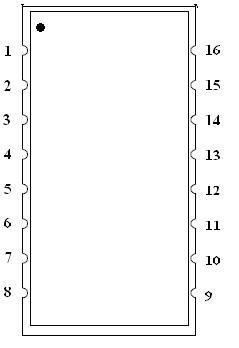

4.3:  EL1861B_PA的管腳定義（模塊正視）

5.可選配的天線

6.測試環境與情況

7.定購信息與聯系方式

產品型號=產品類型+工作頻段+封裝形式

EL1861B_PA_1W

產品類型 工作頻段 封裝形式

福州易聯電子有限公司

                        Fuzhou ELINK Electronics Co., Ltd.

                    網址：http://www.elink-elec.com

                        郵箱：[email protected]

                        電話：86-591-87591000

地址：福建省福州市倉山區橘園洲工業區27棟
